今天充电头网为大家来的是omnicharge多合一100W快充全能充电宝Omni 20+的拆解，不过在很早之前我们就对这款产品进行了详细评测。作为一款多合一充电宝，不仅拥有独特的方块机身造型，功能也是相当的丰富。

Omni 20+充电宝拥有DC、USB-A/C接口以及AC输出插口。其中DC、USB-C口均支持双向快充，最大功率可达100W。AC插口支持100W交流输出，再一对比此前拆解的储能电源的逆变器模块，虽然功率比不上，但能在如此小的多合一充电宝里塞入逆变输出电路，着实让人觉得不可思议。比特币汇率那下面就来看看这款产品的内部是如何设计的。

一、omnicharge多合一全能充电宝外观

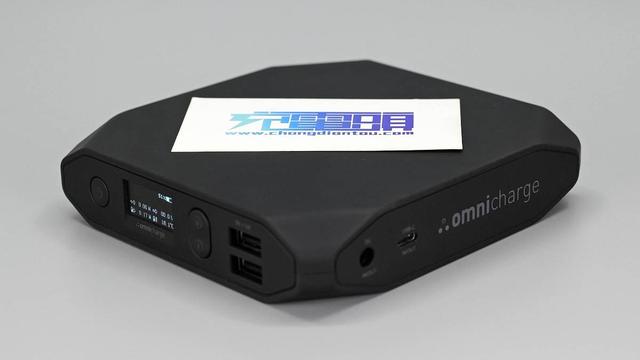

omnicharge这款移动电源为方块造型设计，四端为收缩棱角设计，整体外观独特。产品采用PC材质塑料外壳，表面为类肤质触感。机身一侧设有DC和Type-C口，均支持双向快充；另一侧设有电源键、显示屏、交流和直流供电开关、两个USB-A接口。

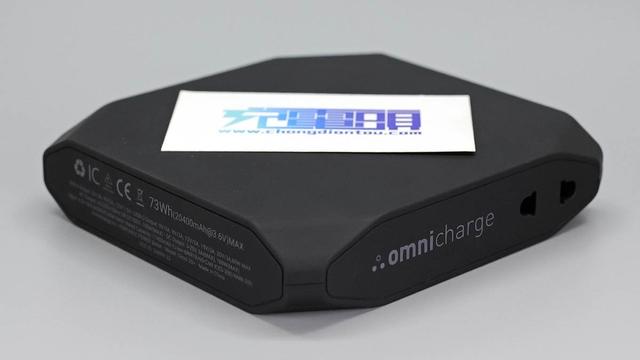

另外两侧分别设有AC交流插孔以及印有产品参数

型号：Omni 20+

AC输出：AC230V/50Hz或DC300V，100W(MAX)

DC输出：5-20V，5A(MAX)，100W(MAX)

DC输入：4。5-36V，3A(MAX)，45W(MAX)

USB1/2输出：5V3A、9V2A、12V1。5A

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V3A，60W MAX

额定容量：17400mAh

能量：73Wh（20400mAh/3。6V）

产品已经通过了CE认证。

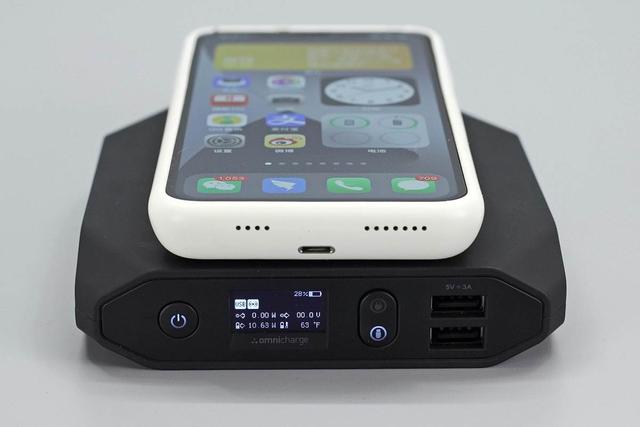

产品还集成了无线充功能，手机放上去即可进行无线充电。

二、omnicharge多合一全能充电宝拆解

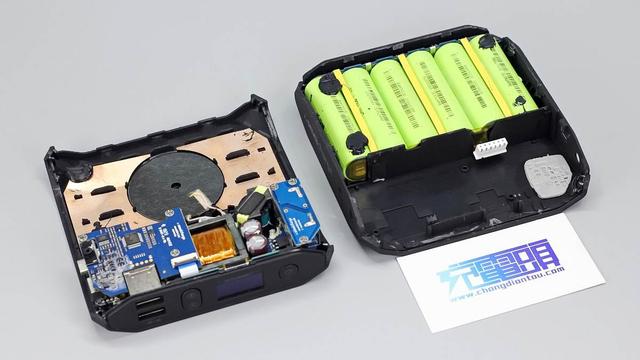

将机身壳拆开，两部分外壳分别放置PCB板和电芯，壳体内部有隔板将电池和PCB模块分为两个独立的部分。

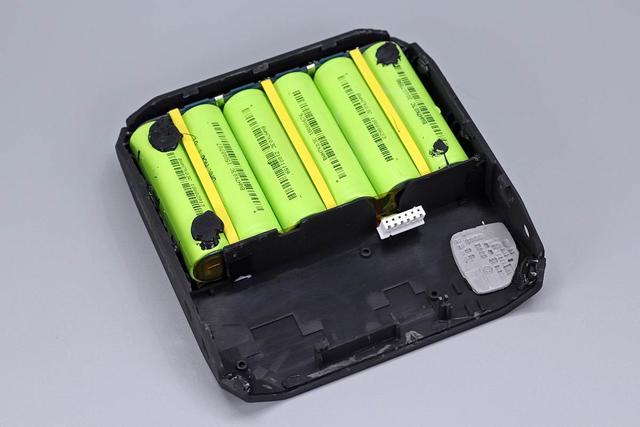

电芯一共6颗，两侧的电池打胶固定。

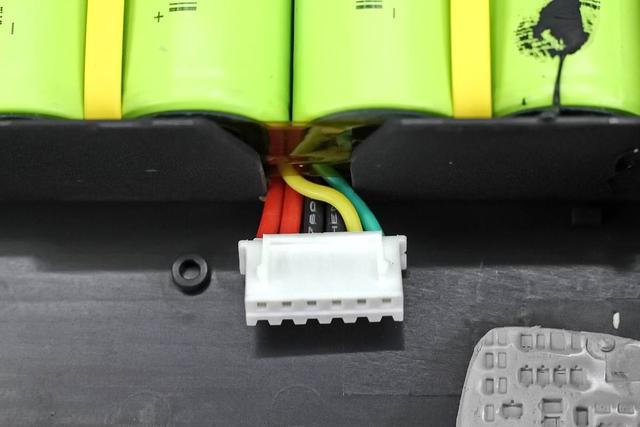

电池组连接线缆插拔式设计，方便组装。

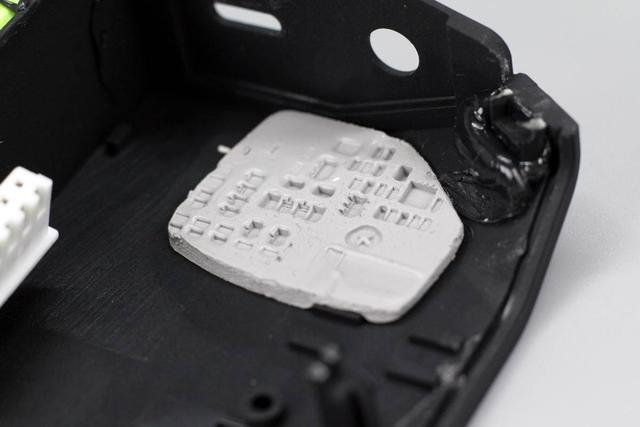

机身壳一角贴有导热垫。

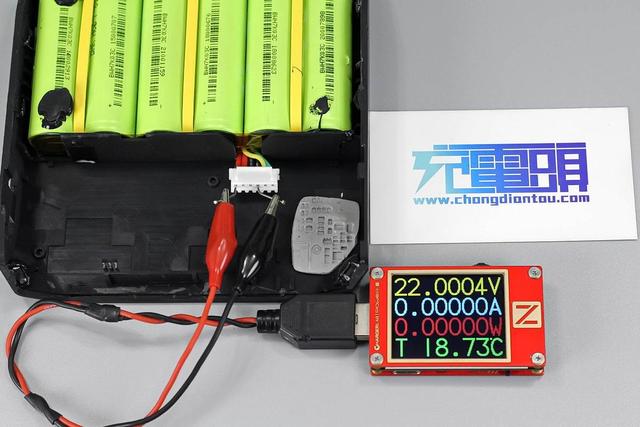

使用ChargerLAB POWER-Z KT002可以测得电池组空载电压达22V。

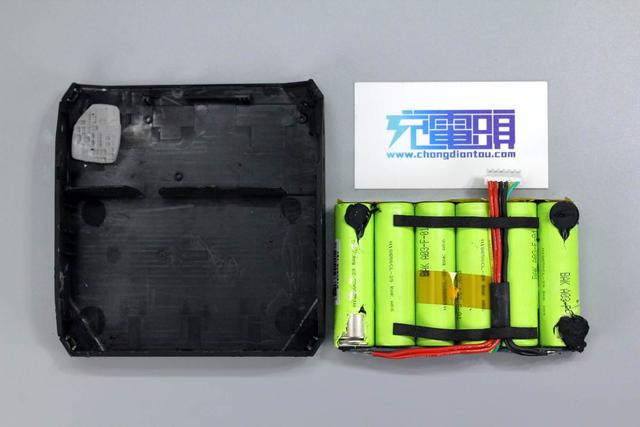

将电池组取出。

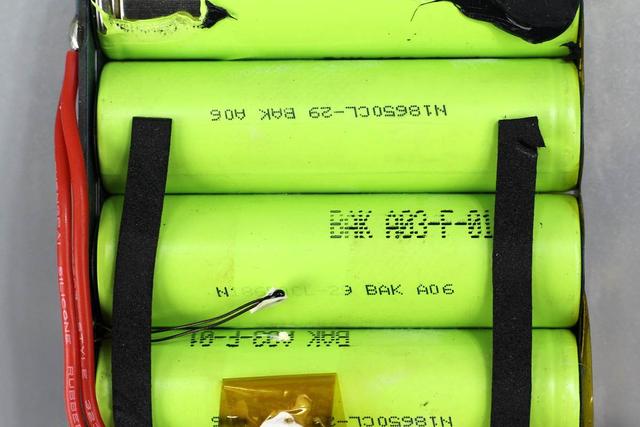

电池组采用6颗BAK 18650锂电池串联，来自深圳市比克电池有限公司，国内知名品牌，质量可靠。

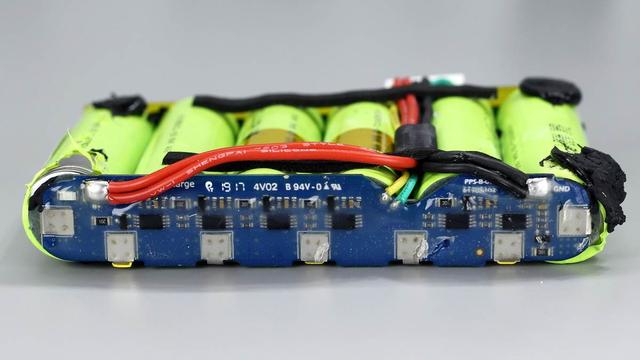

电池和保护电路板镍片点焊连接，PCB板上可以看到六颗相同的保护芯片，整个板子注塑保护。

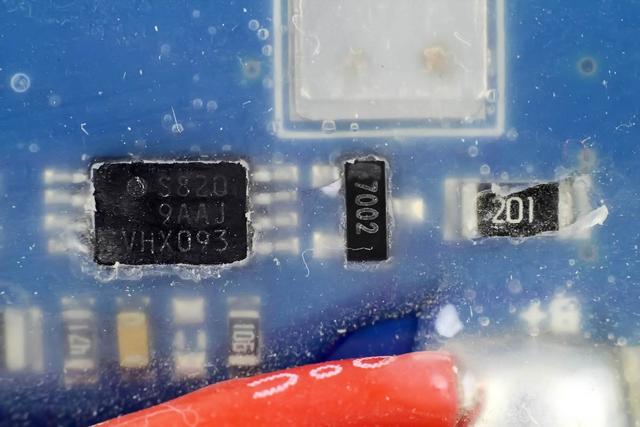

艾普凌科 S8209A锂电池保护IC，带有电池均衡功能。

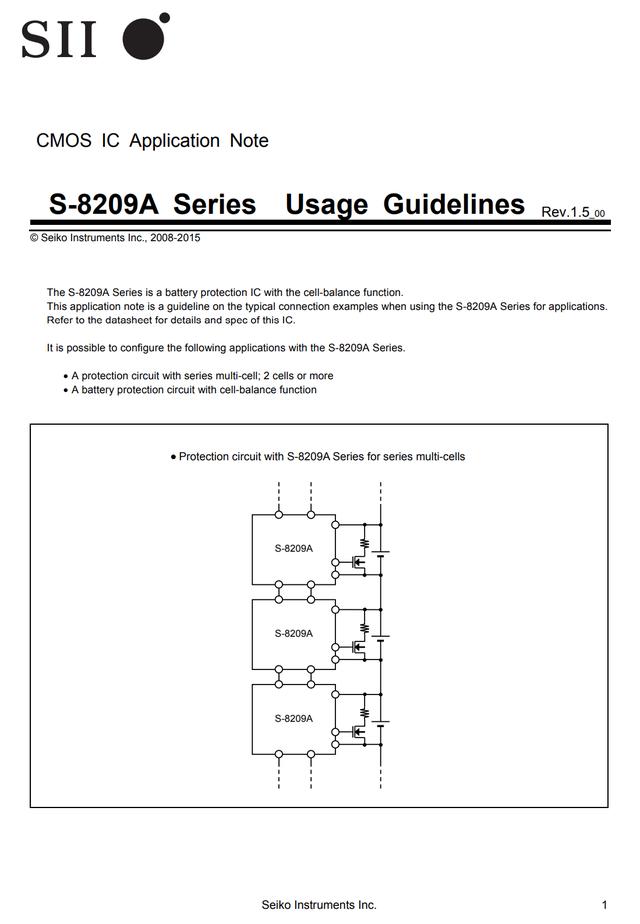

艾普凌科 S8209A 资料信息。

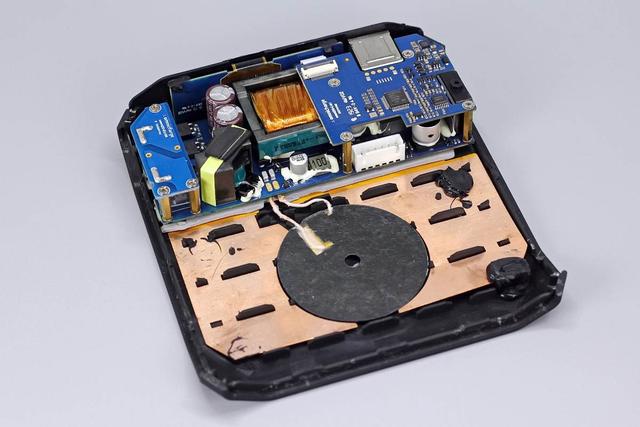

另一半外壳一半区域放置PCB模块，另一半区域放置无线充电线圈和散热片，散热片通过定位板固定。

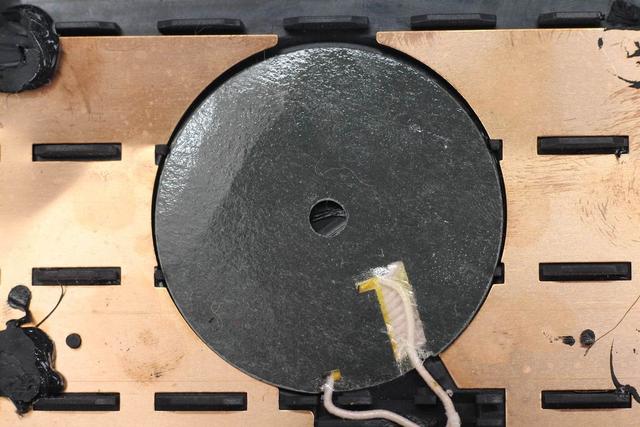

线圈隔磁片背面贴有双面胶。

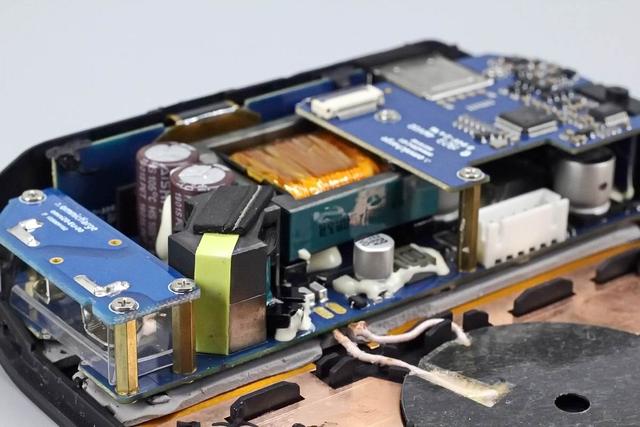

PCB模块由多块小板组成，上层两块小板均使用铜柱支撑固定。

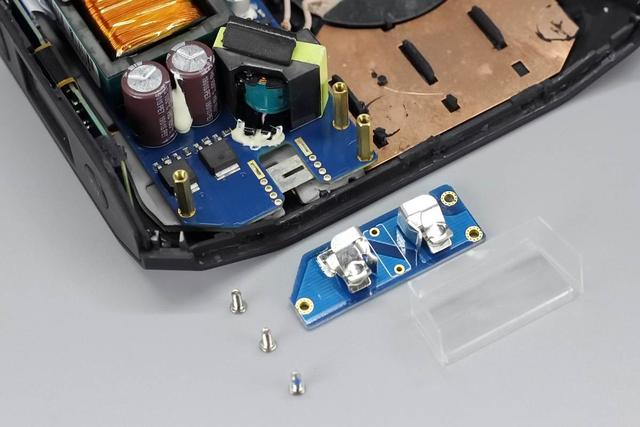

侧面AC插口小板使用金属柱和螺丝支撑固定，同时还有透明塑料壳进行隔离绝缘。

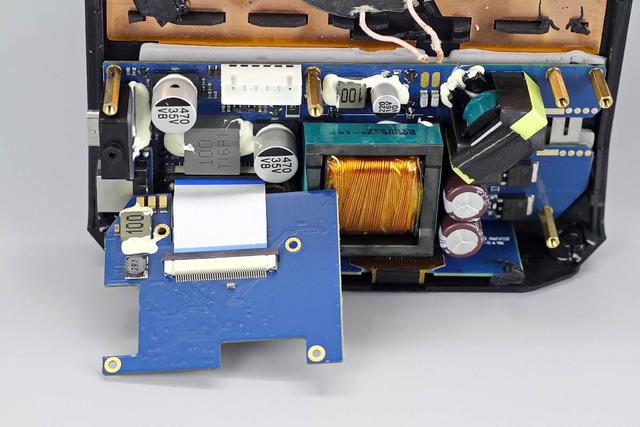

另一块小板通过排线连接。

模块底部放有大面积导热垫帮助导热。

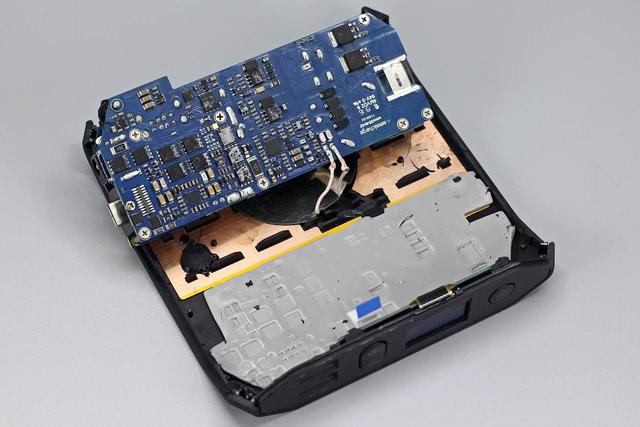

大PCB板背面有升降压转换器以及很多颗MOS管。

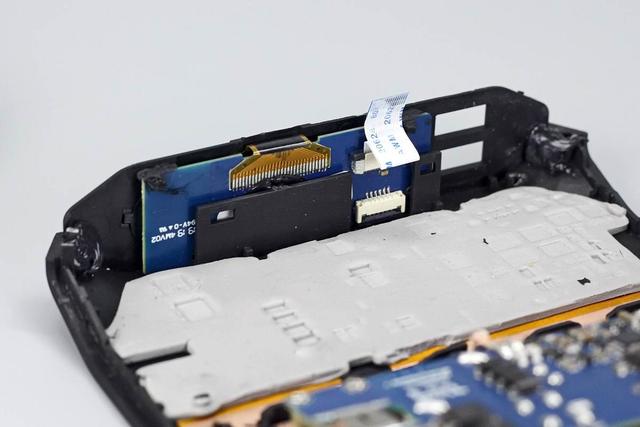

此外前端还插有一块OLED显示屏小板，使用挡板固定。

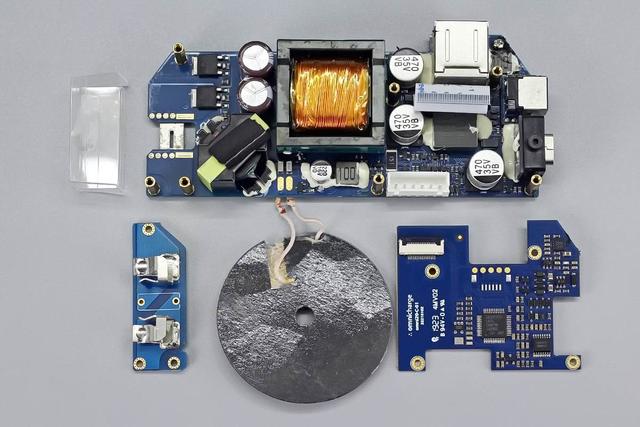

移动电源主要电路板一览。

主板背面一侧设有DC和USB-C口输入输出保护管，USB-A口降压输出转换器和协议芯片。

A口输出降压转换器特写，MPS MP4423，高效率同步整流降压转换器。

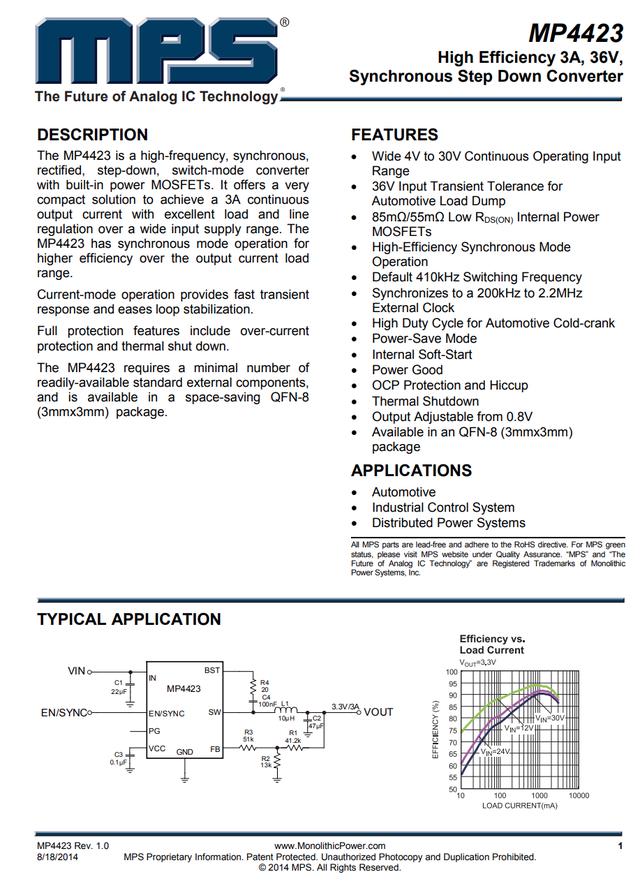

MPS MP4423资料信息。

协议芯片采用天德钰FP6601Q，支持高通QC3。0/2。0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3。0，QC2。0和FCP的情况下，还能自动识别APPLE、三星、BC1。2协议。

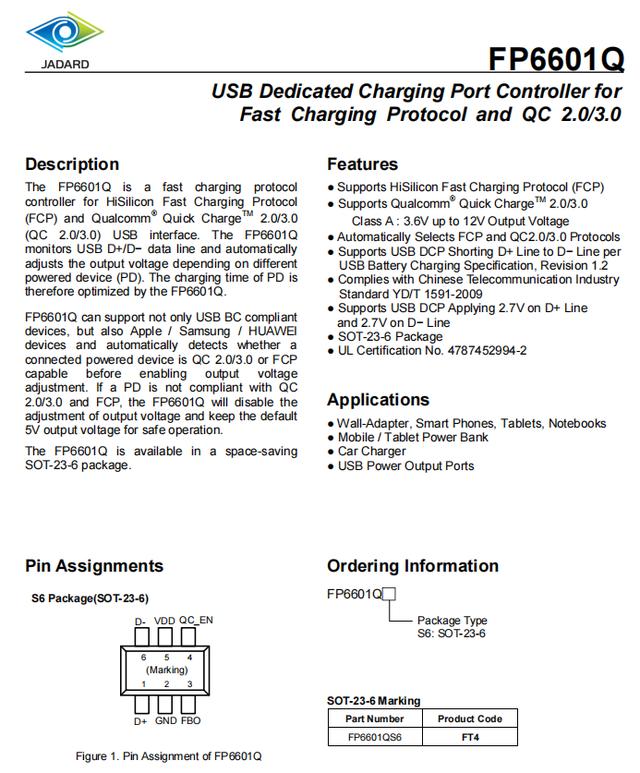

天德钰FP6601Q详细规格资料。

据充电头网了解，天德钰FP6601Q快充协议芯片此前已被紫米18W QC3。0快充充电器、紫米65W USB PD三口快充充电器、DHL USB PD双口充电器等产品采用。此外，FP6601Q还可用于车充、移动电源领域，并被数十款电源配件采用。

对应的合金降压电感打胶加固。

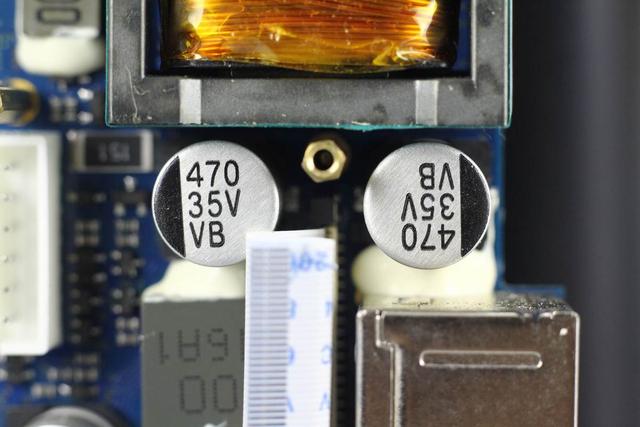

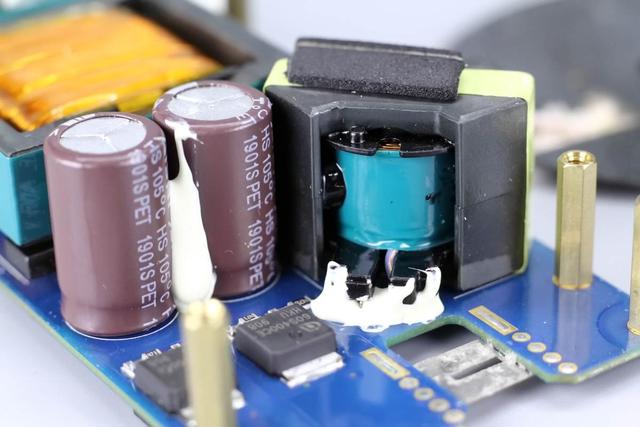

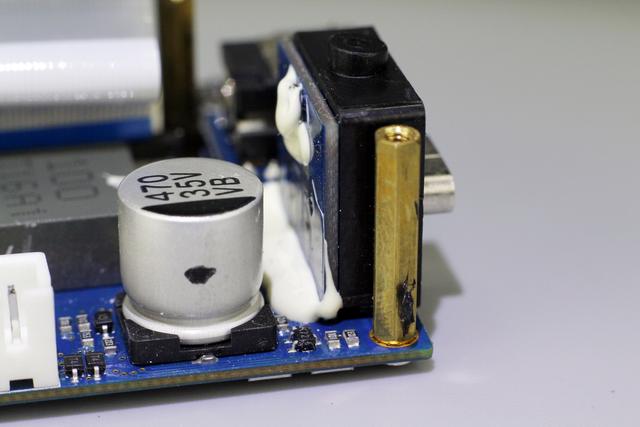

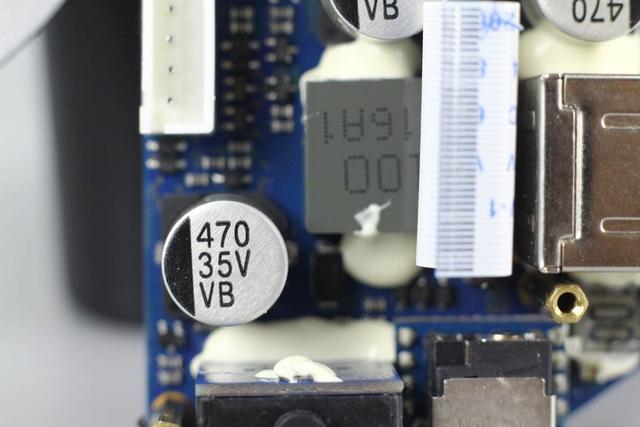

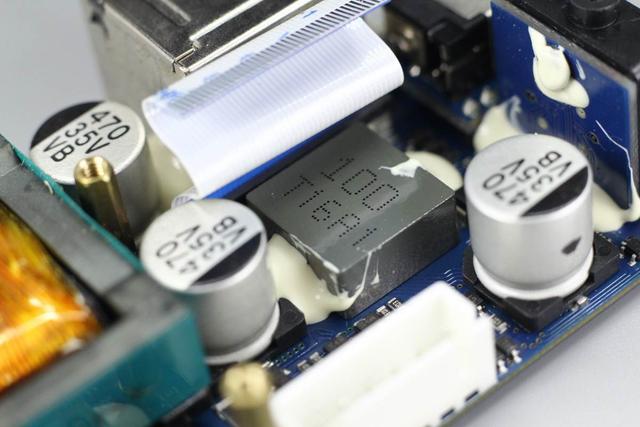

变压器一侧设有两颗输入滤波固态电容，规格都是35V 470μF。

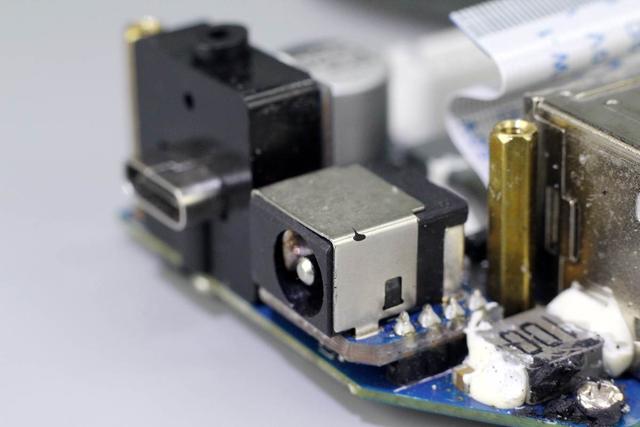

DC双向快充母座使用小板支撑焊接。

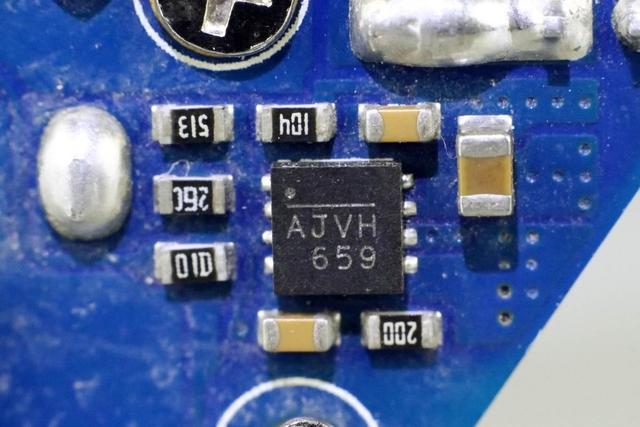

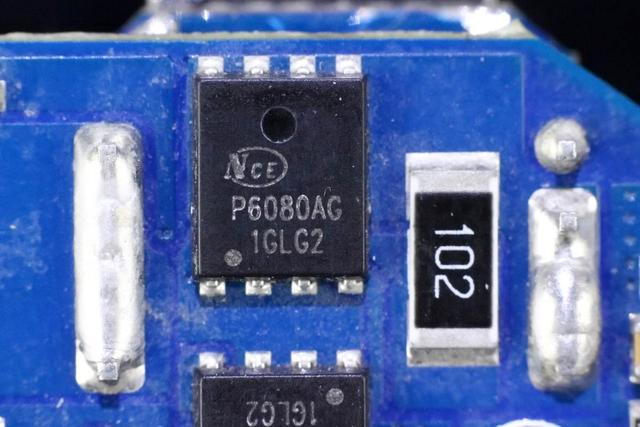

DC输入输出切换保护管采用新功率NCEP6080AG，耐压60V，DFN5x6-8L封装。

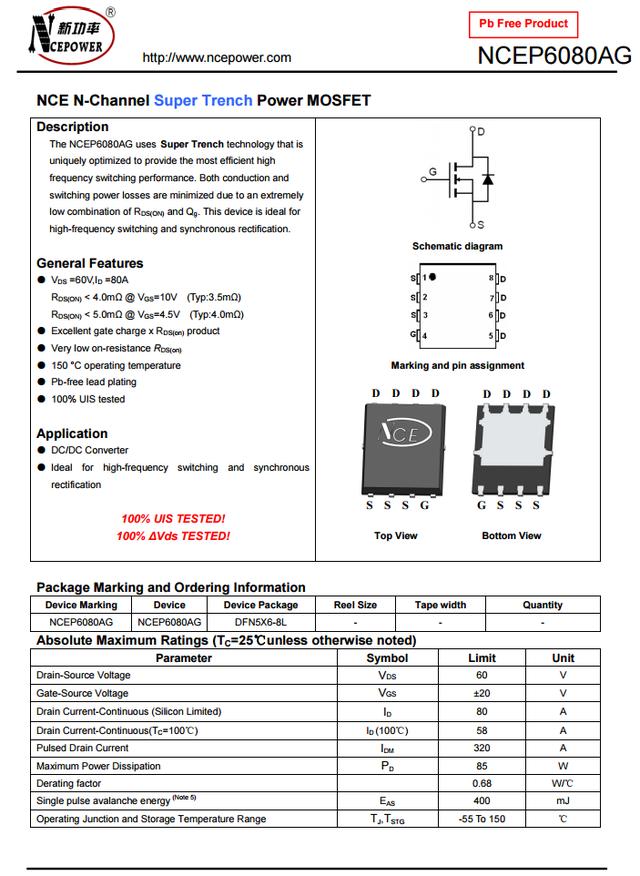

新功率NCEP6080AG资料信息。

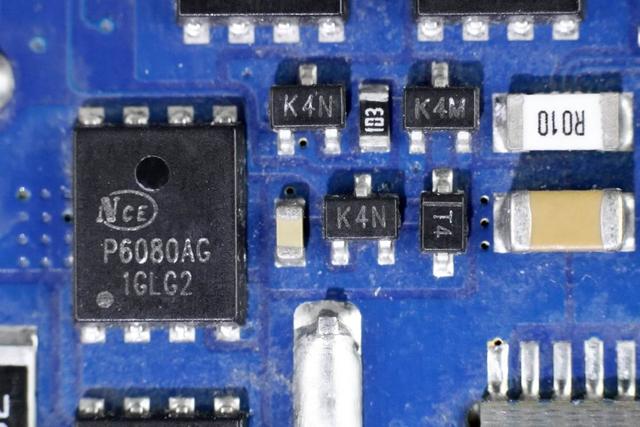

另一颗特写，旁边还有二极管和三极管。

USB-C母座使用小板垂直焊接，小板打胶加固，同时母座也套有一个塑料罩密封。

USB-C接口采用英飞凌两颗BSZ086P03NS3 G MOS管进行切换保护，耐压30V，导阻8。6mΩ，PG-TSDSON-8封装。

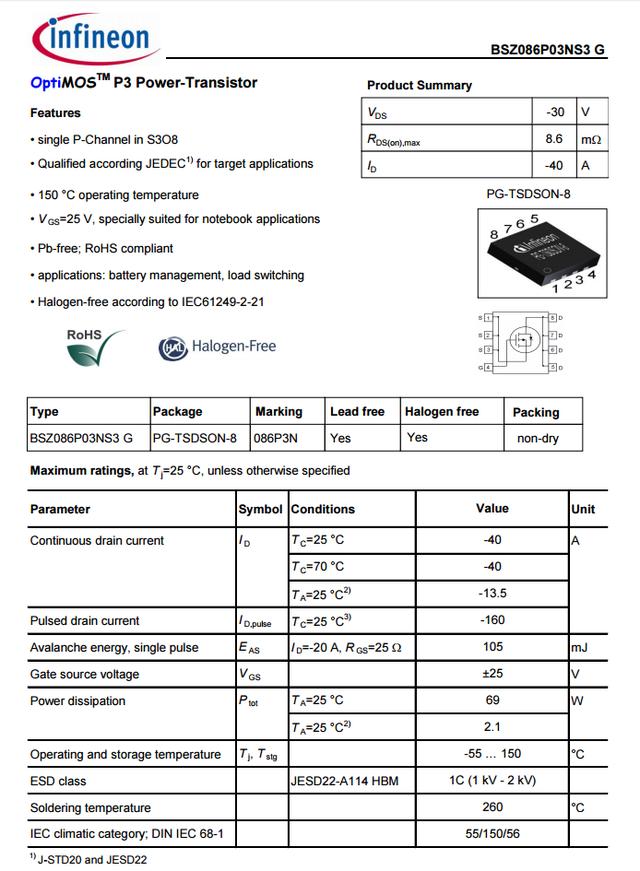

英飞凌BSZ086P03NS3 G资料信息。

滤波电容，规格为35V 470μF。

旁边的合金电感打胶固定，用于DC和C口输入输出升降压。

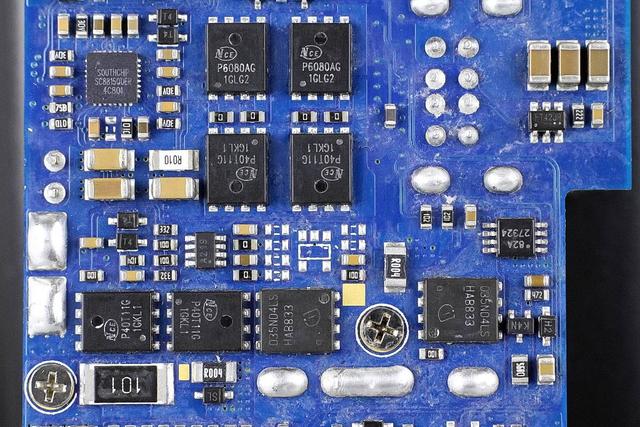

板子背面对应区域有DC和C口升降压电路，下方还有一排四颗MOS管。

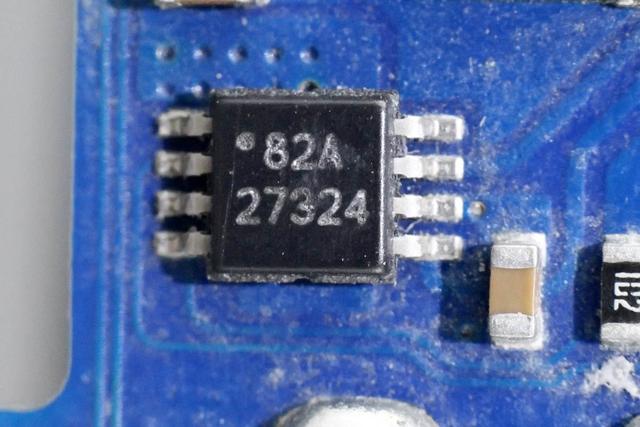

丝印27324的MCU。

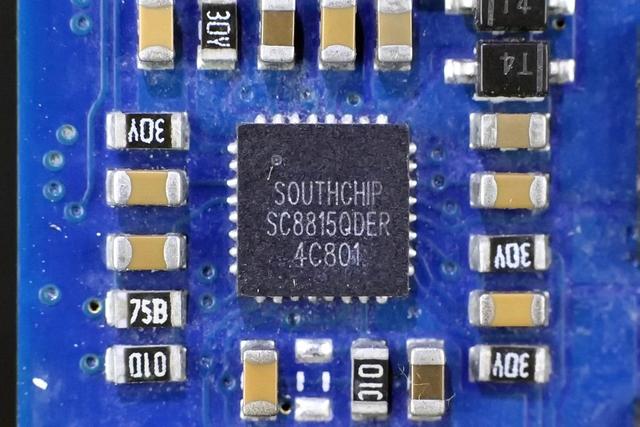

同步升降压控制器采用南芯半导体SC8815。这款芯片的I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换。

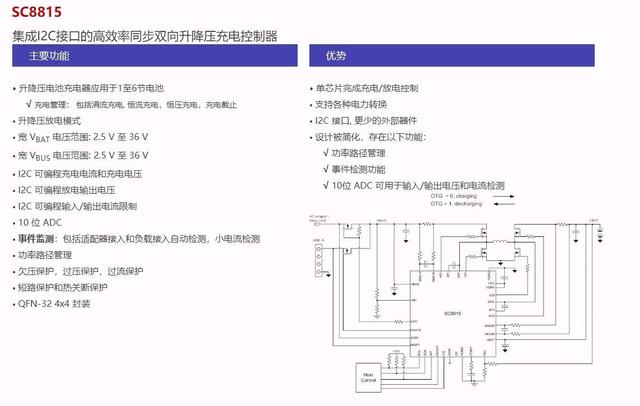

南芯SC8815资料信息。

充电头网拆解了解到，南芯半导体的快充方案还被安克PowerHouse II 400户外电源、羽博300W便携式储能电源、紫米20号200W PD快充移动电源、征拓100W双向快充移动电源SuperTank Pro、三星10000mAh 25W PD快充移动电源、小米20000mAh移动电源 50W超级闪充版等数十款产品采用。

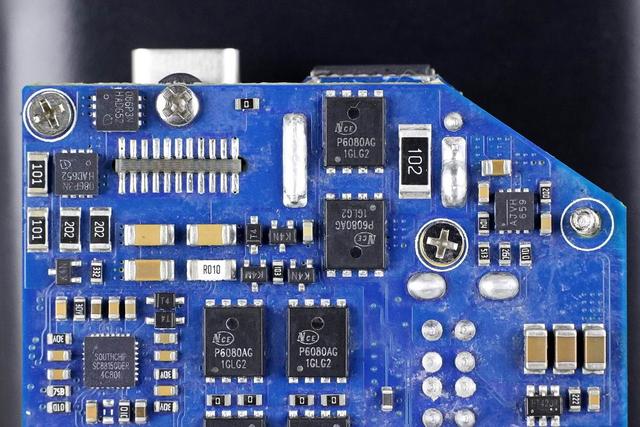

同时外挂四颗MOS管输出升降压，四颗都是新功率NCEP6080AG。

另外两颗特写。

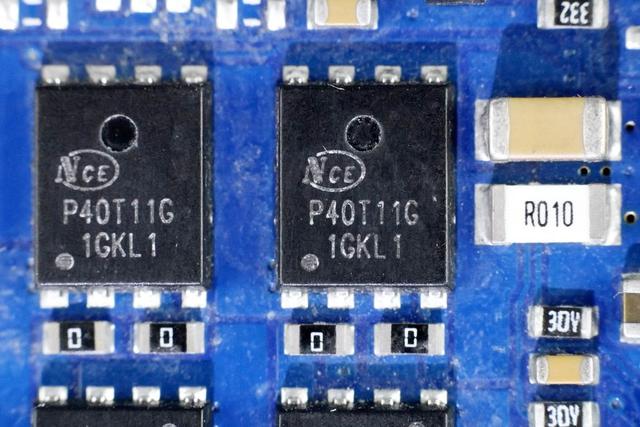

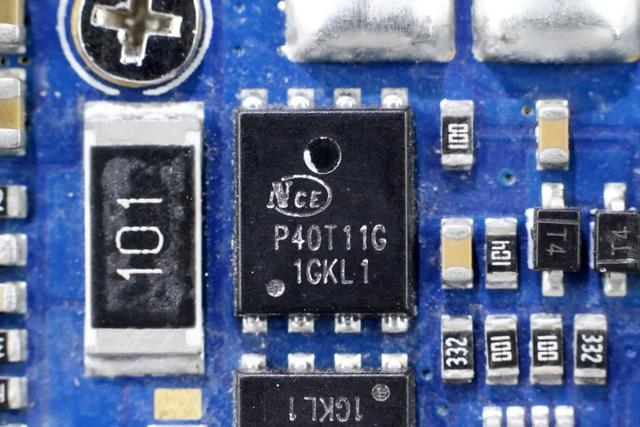

另外四颗MOS管是新功率NCEP40T11G，耐压40V，DFN5x6-8L封装。

新功率NCEP40T11G资料信息。

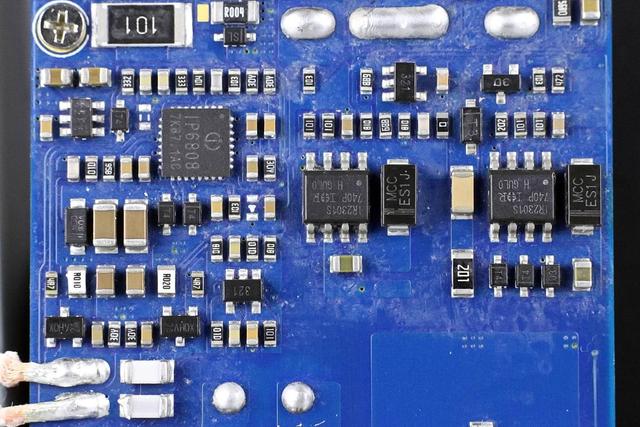

此外板子背面还有无线充主控芯片额两颗逆变器调制信号驱动芯片。

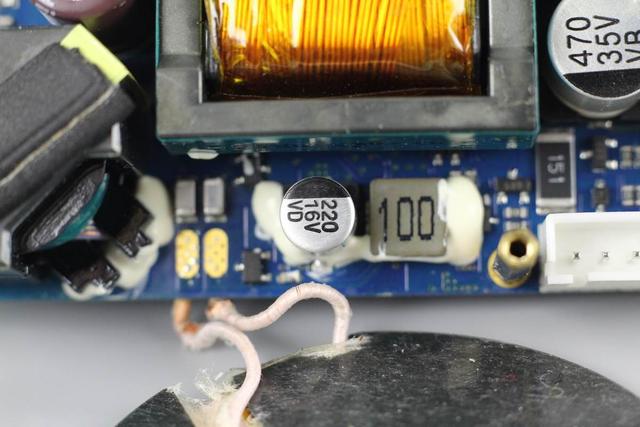

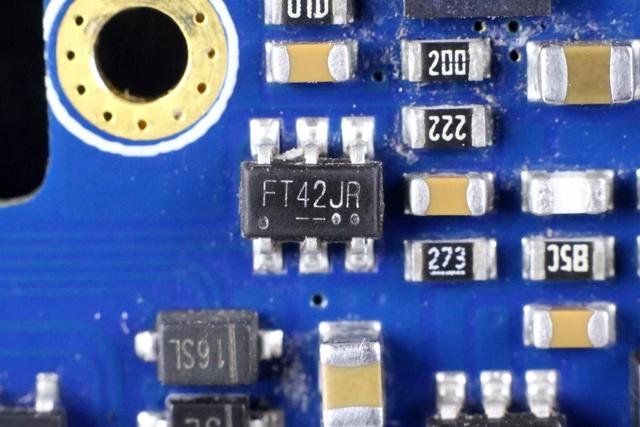

用于无线充电路供电的降压电路。

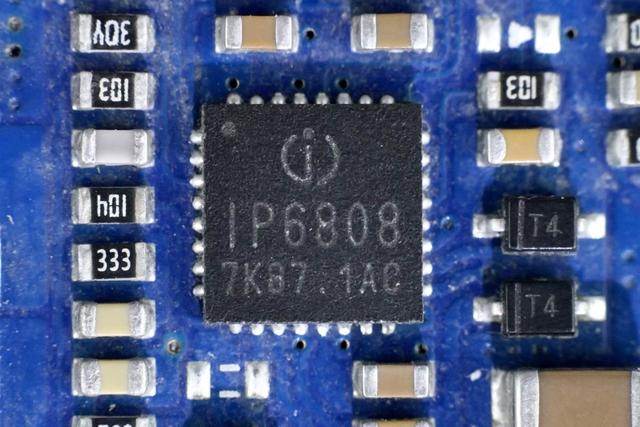

无线充主控芯片采用英集芯IP6808。这是一款无线充电发射端控制SoC芯片，兼容WPC Qi V1。2。4最新标准，支持A11线圈，支持5W、苹果7。5W、三星10W无线充电。IP6808内集成全桥驱动电路和电压&电流两路ASK通讯解调模块，集成度很高，有效帮助降低方案尺寸和BOM成本。

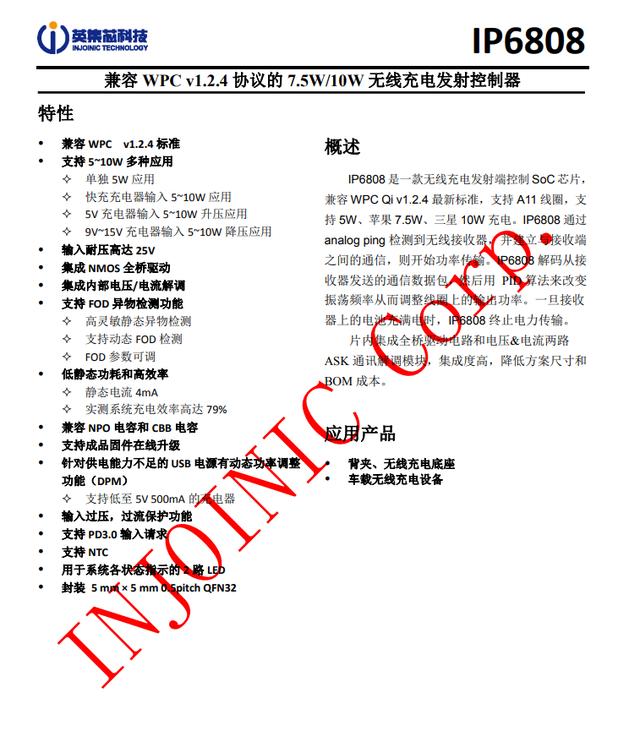

英集芯IP6808资料信息。

充电头网拆解了解到，采用英集芯IP6808的无线充产品还有TEGIC 8000mAh无线充移动电源、麦泡POP CANDLE多用途无线充电宝、巧友6500mAh易捷磁能无线充电宝、omnicharge OMNIMOBILE 12800 PRO移动电源、摩米士Q。POWER Plug三合一充电器等。此外，英集芯的无线充、快充芯片已被数十款产品采用。

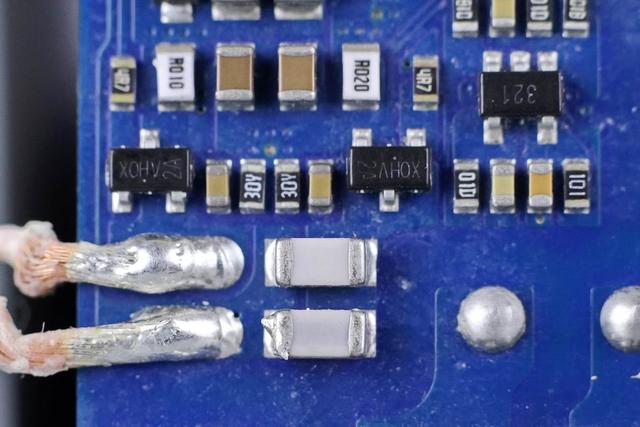

两颗NPO谐振电容特写和无线充电功率管特写，无线充电功率管采用SOT23封装。

正面还有两颗NPO谐振电容。

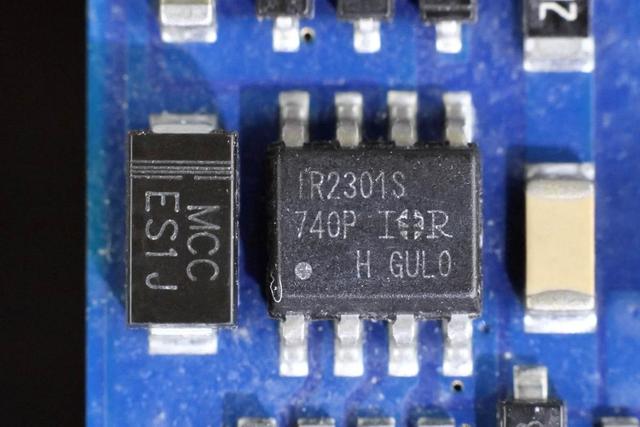

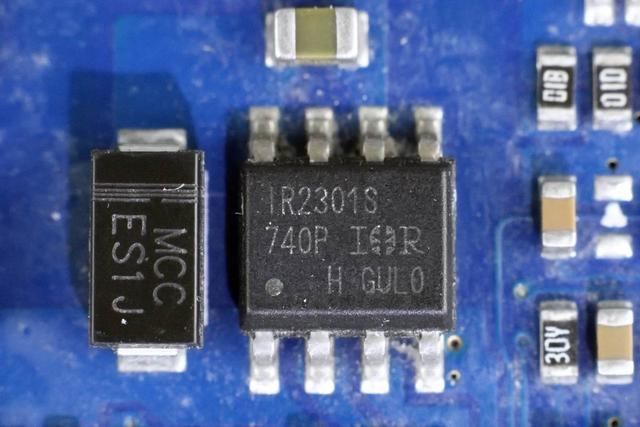

英飞凌IR2301S，用于逆变器调制信号驱动，输出交流。

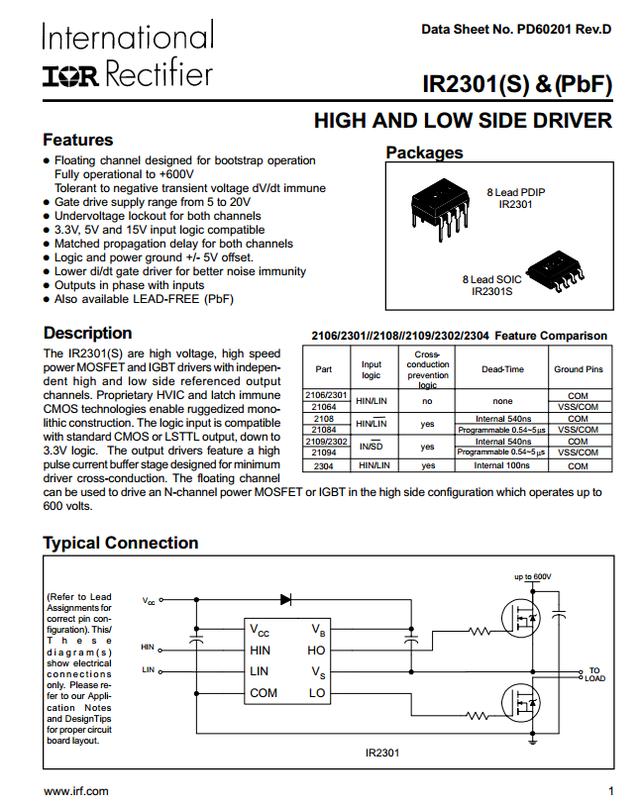

英飞凌IR2301S资料信息。

另一颗特写。

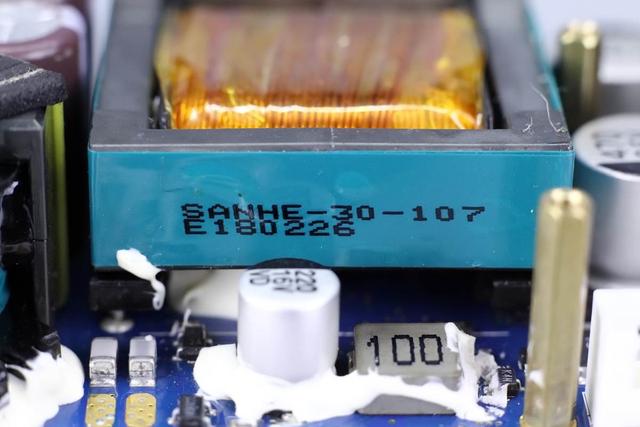

逆变变压器特写。

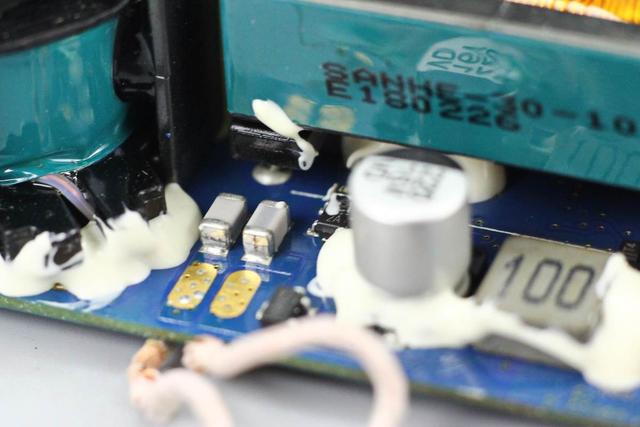

这里是逆变的输出电路，滤波电容和滤波电感。

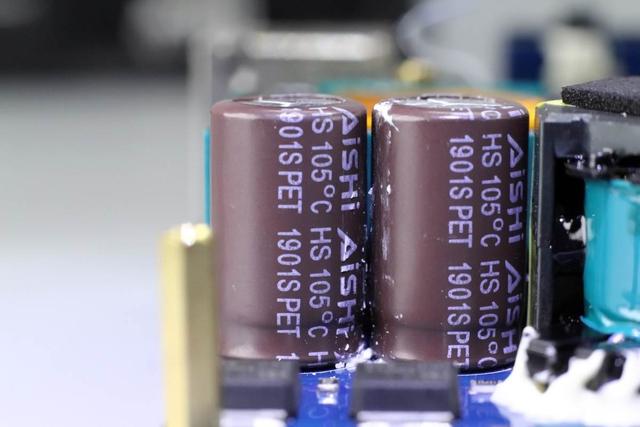

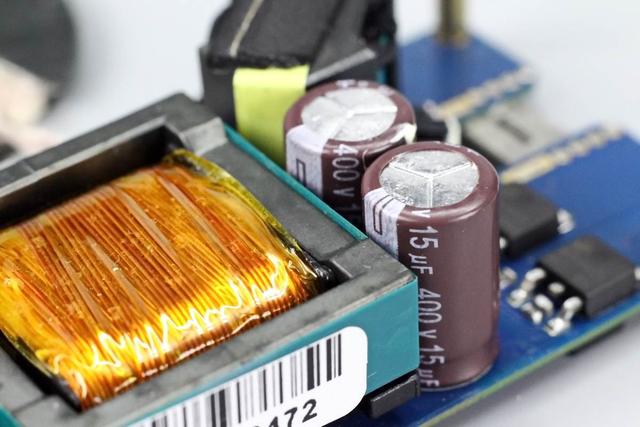

两颗高压输出滤波电解电容来自AiSHi艾华。

规格都是400V 15μF。

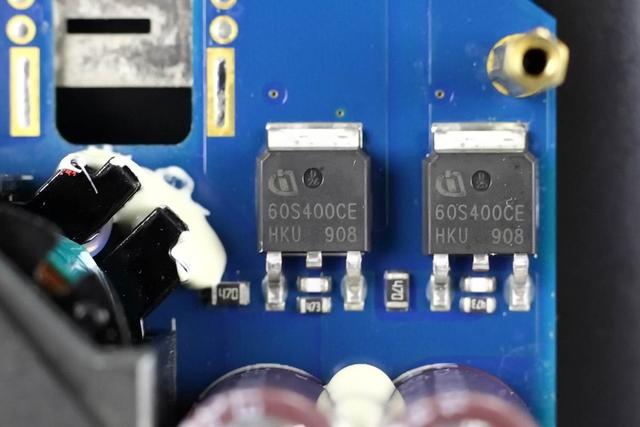

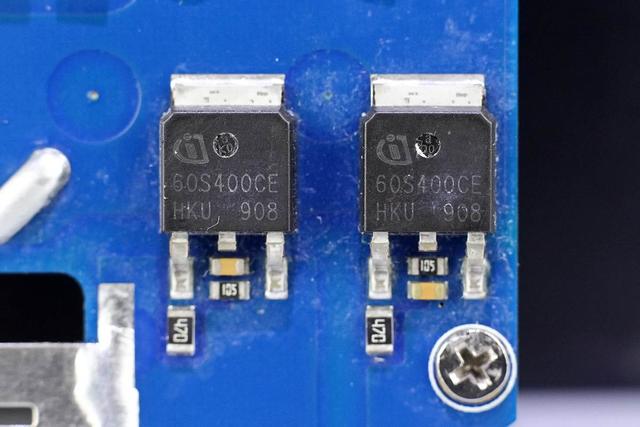

英飞凌IPD60R400CE，搭配IR2301S控制。

背面还有两颗，四颗用于交流输出调制。

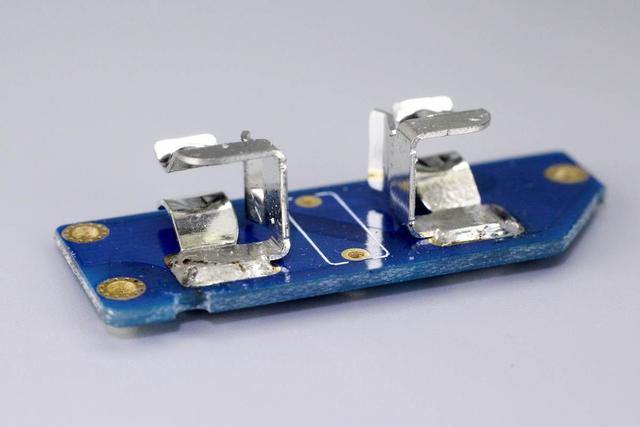

AC输出小板特写，金属插座过孔焊接。

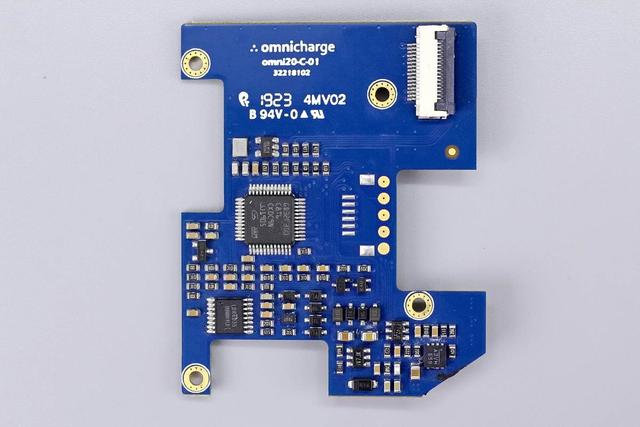

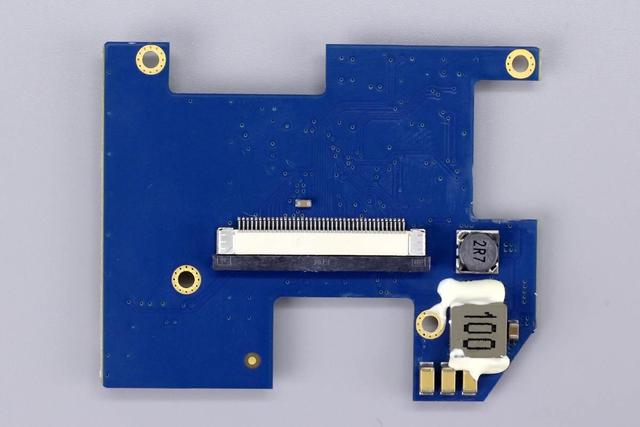

第三块小板正面一览。

小板背面是两颗电感和电容。

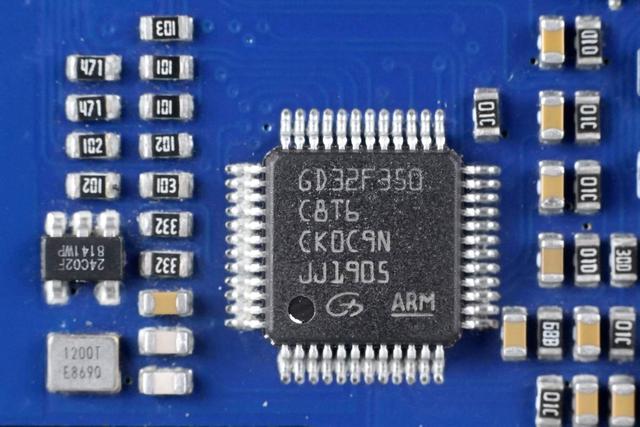

移动电源主控芯片采用兆易创新GD32F350C8T6 Cortex-M4内核，64K闪存，8K内存，采用LQFP48封装。

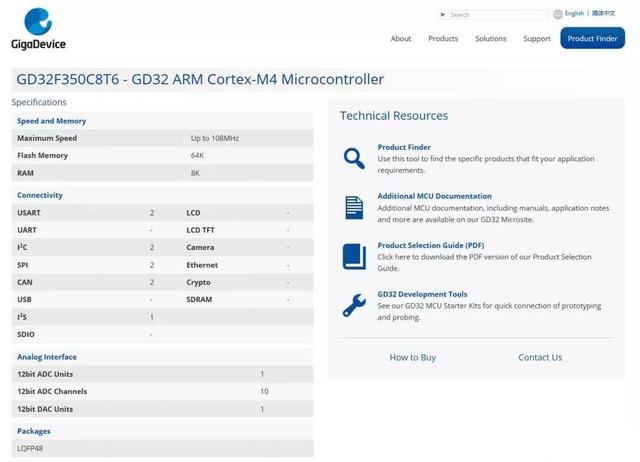

兆易创新 GD32F350C8T6 介绍。

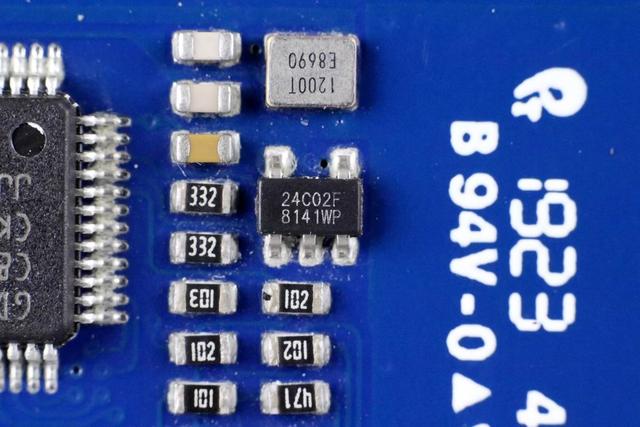

24C02存储器，用于存储配置信息。

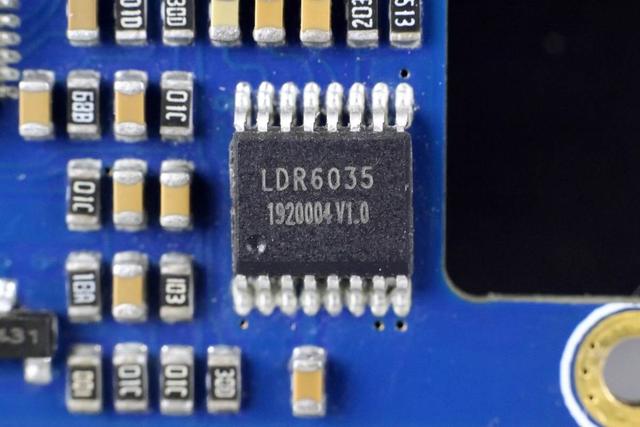

乐得瑞 LDR6035，单口USB-C控制器，支持QC2。0/3。0，是完整的USB-C接口解决方案，适用于充电器、车充、移动电源。

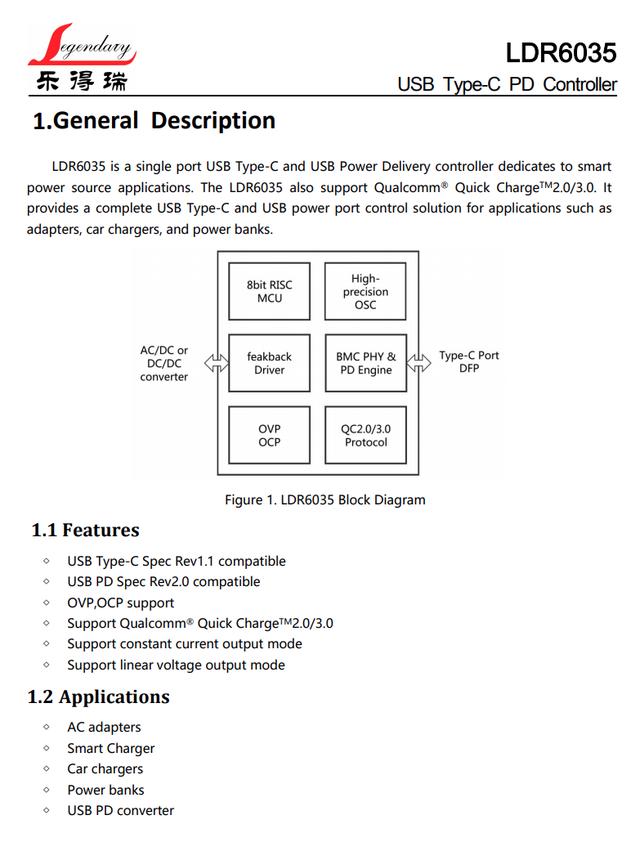

乐得瑞 LDR6035 资料信息。

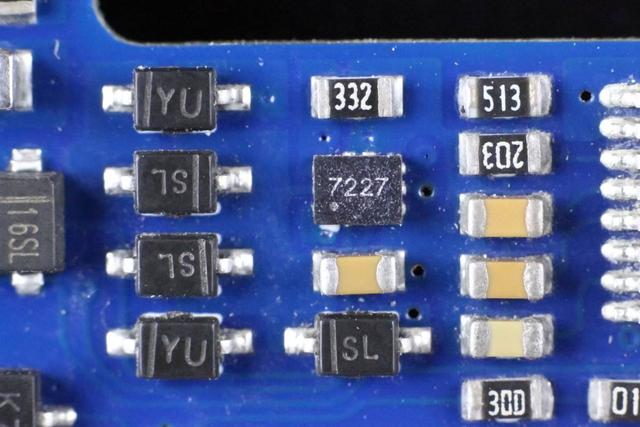

7227切换开关。

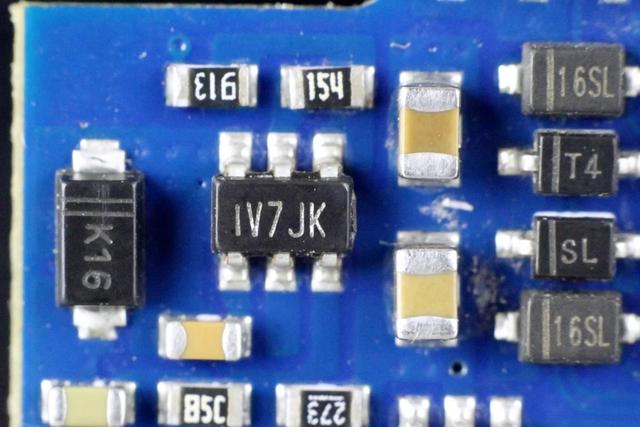

MPS MP2451 36V输入的降压转换器，内置开关管，用于为MCU供电。

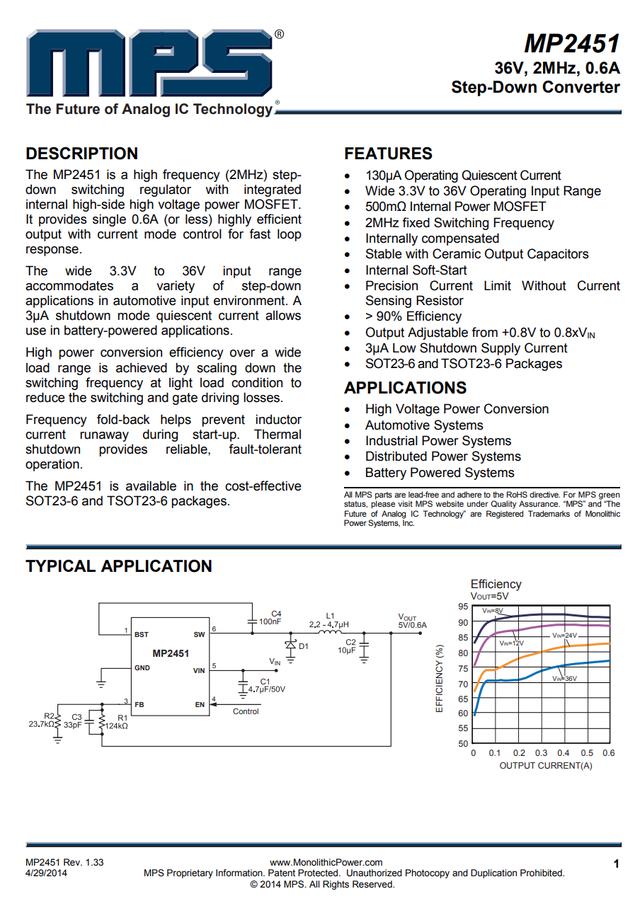

MPS MP2451 详细资料。

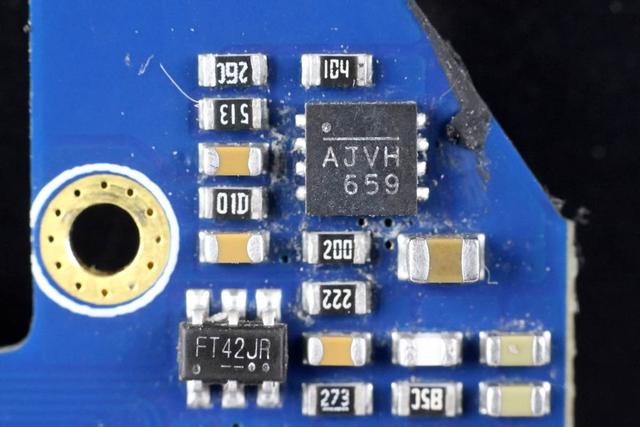

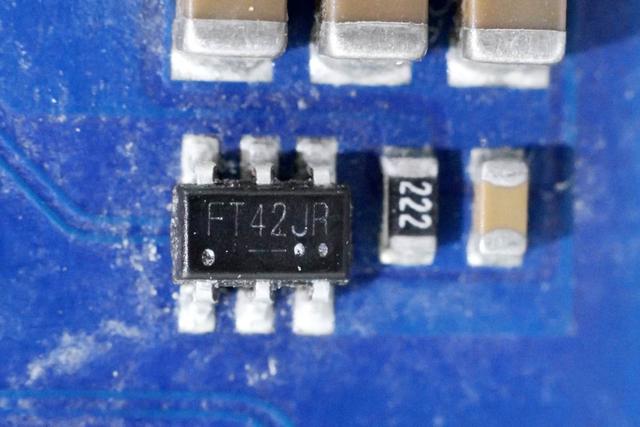

另一个A口的降压转换器。

协议芯片也是天德钰FP6601Q。

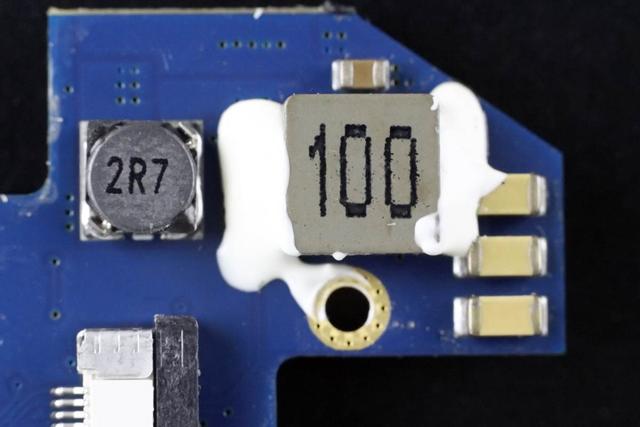

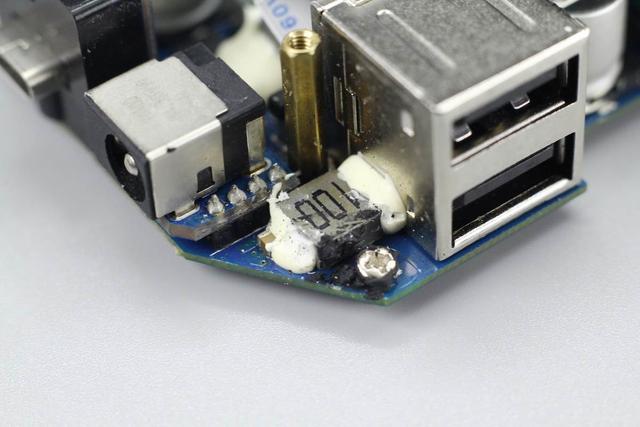

降压电感打胶固定，小的电感为显示电路降压。

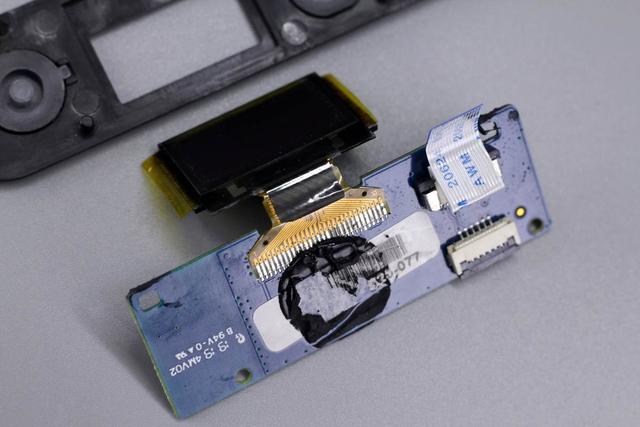

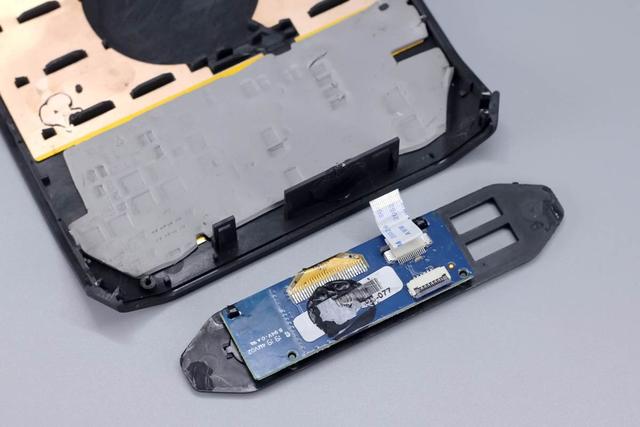

将显示屏小板拆下，背面打胶和挡板固定在一起。

小板背面都是插槽。

另一面设有一颗芯片，三个开关按键。

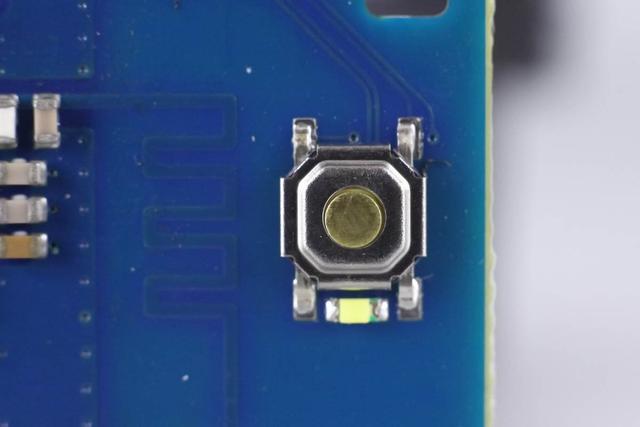

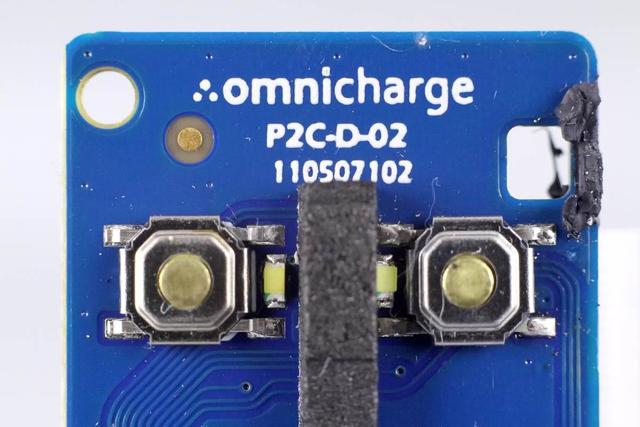

电源键特写。

交流和直流供电开关特写，都配有LED灯，并有泡棉隔离防串光。

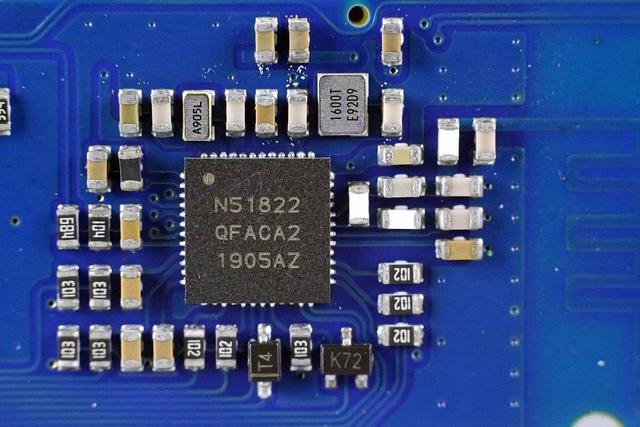

NORDIC单芯片蓝牙解决方案，nRF51822，支持多协议，用于蓝牙连接手机及屏幕显示驱动。

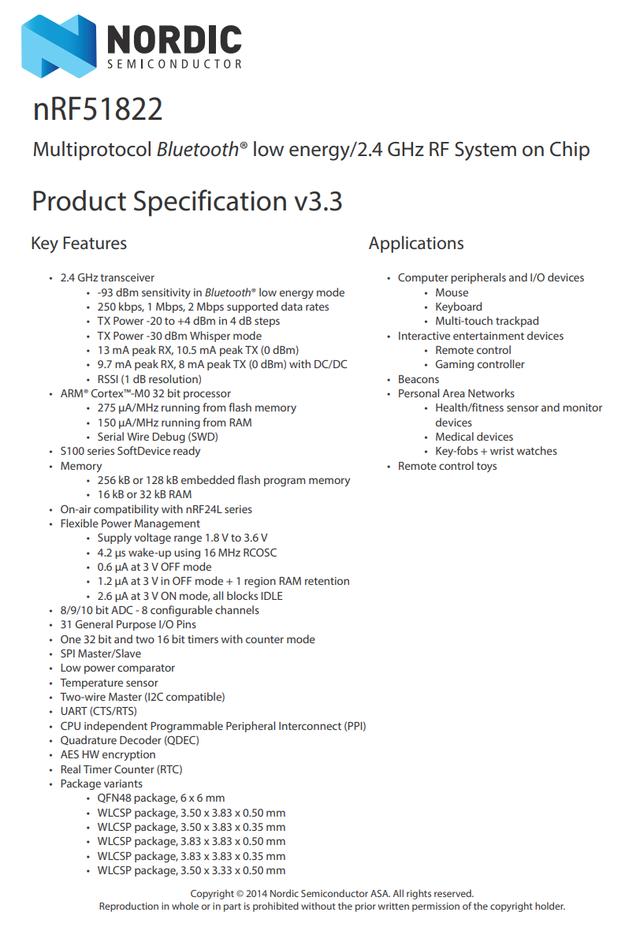

NORDIC nRF51822 详细资料。

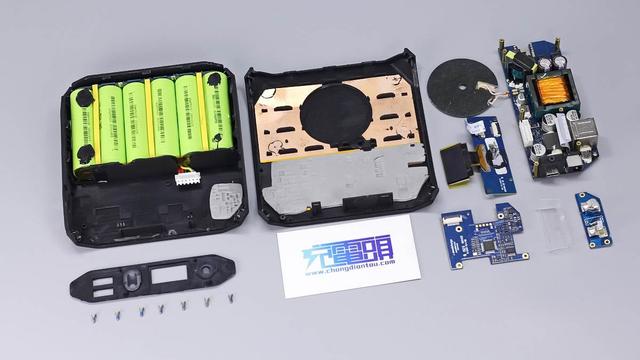

全部拆解完毕，来张全家福。

充电头网拆解总结

omnicharge移动电源Omni 20+拥有AC、DC、USB以及无线充等功能，具备可视化OLED屏，可以说是一款全能充电宝。而产品在兼具20000mAh容量以及逆变AC输出的情况下，还能将整体体积做得如此小巧，着实不易。

AC/DC支持最大100W功率，USB-C口支持60W快充，USB-A口支持18W快充，无线充兼容QI协议，最大功率可达10W，支持华为、三星、苹果等手机无线充电。产品拥有如此丰富的功能以及强悍性能，自然价格不菲，某东上售价一千多元足以劝退很多人，可以说是一款专为经常出行人员设计的全能充电宝。

充电头网通过拆解了解到，充电宝内置大面积散热片以及导热垫来帮助散热。 电池组采用6颗比克18650锂电池串联，汽车级动力电池，寿命长，并采用艾普凌科S8209A进行保护。移动电源主控芯片采用兆易创新GD32F350C8T6，USB-A接口采用MPS MP4423降压，天德钰FP6601Q协议芯片控制输出电压；USB-C口采用南芯SC8815升降压，乐得瑞LDR6035控制输出电压；无线充主控芯片采用英集芯IP6808。产品无论是用料还是设计上，都相当可靠。

　　
