一波机械原理动图，一看就懂！实在是太过瘾了
▼
▼
▼ 电阻打弯机

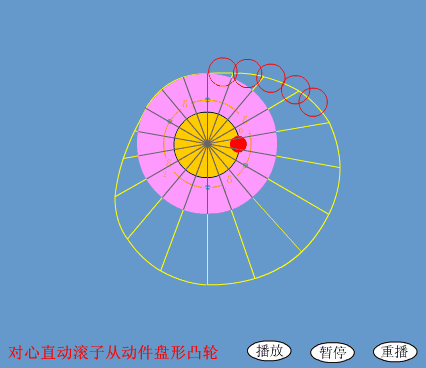

▼ 对心直动滚子从动件盘形凸轮轮廓设计

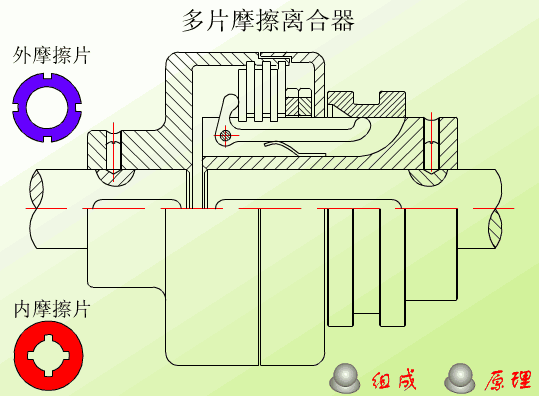

▼ 多片离合器
▼

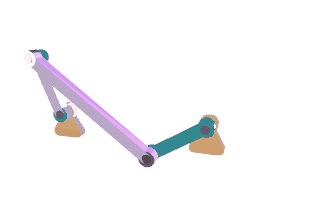

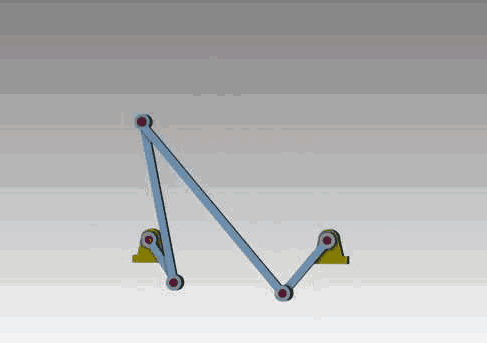

▼ 反平行四边形机构

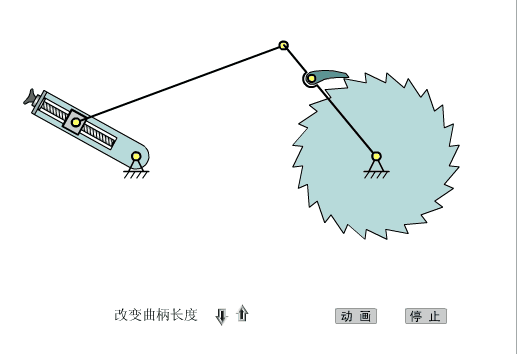

▼ 改变摆杆摆角

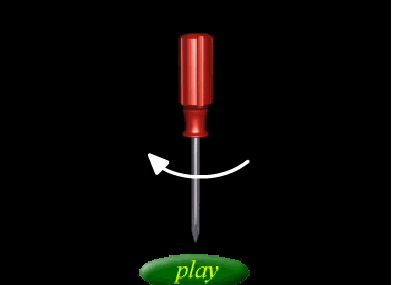

▼ 改锥拧螺母
▼
▼ 滚子直动从动件
▼

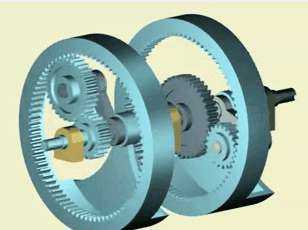

▼ 混合轮系—两个行星轮系组成动画

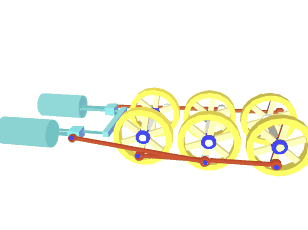

▼ 火车车轮联动装—机构错位排列

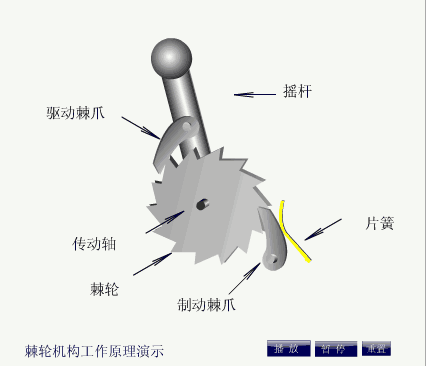

▼ 棘轮机构的工作原理

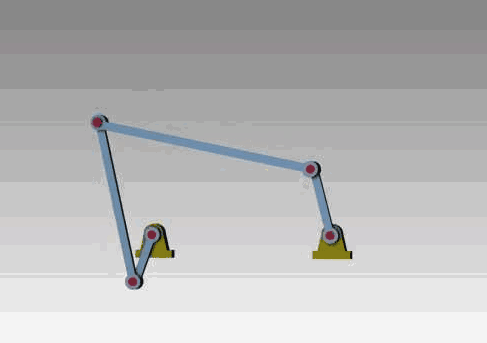

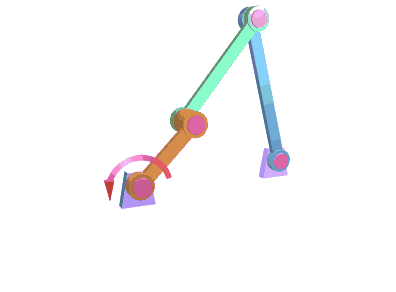

▼ 铰链四杆机构—1个自由度

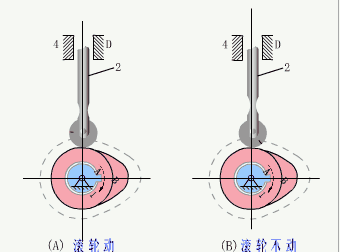

▼ 局部自由度

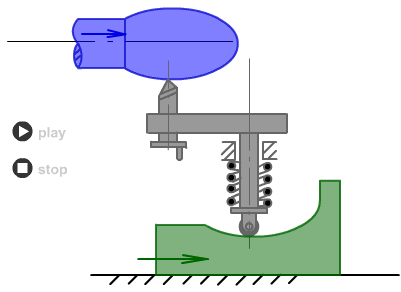

▼ 靠模车削机构

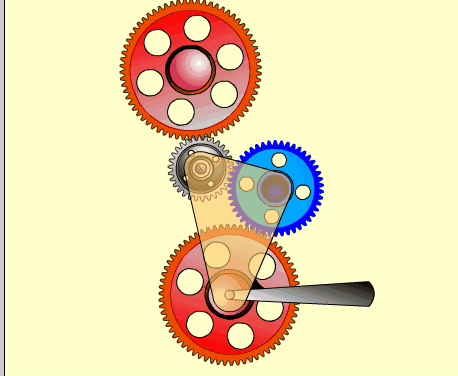

▼ 可实现换向

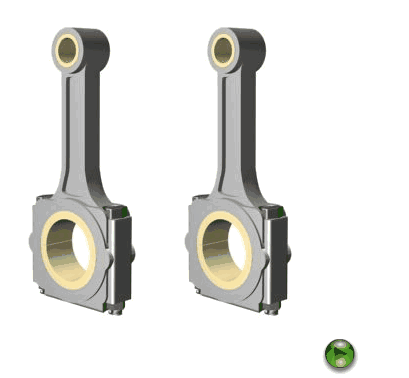

▼ 内燃机连杆

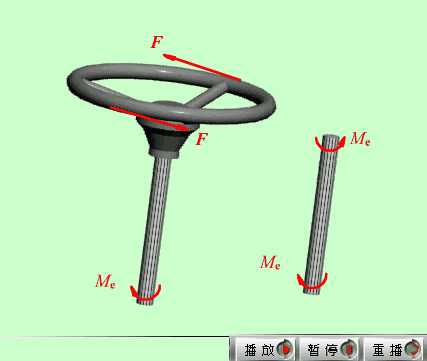

▼ 扭转

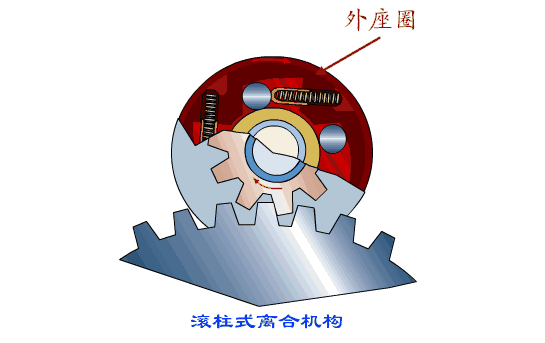

▼ 扭转汽车滚柱式离合机构

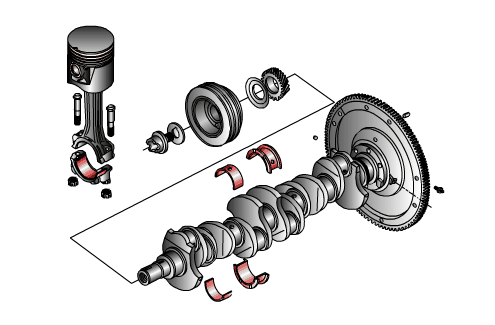

▼ 曲轴飞轮组拆装与分析

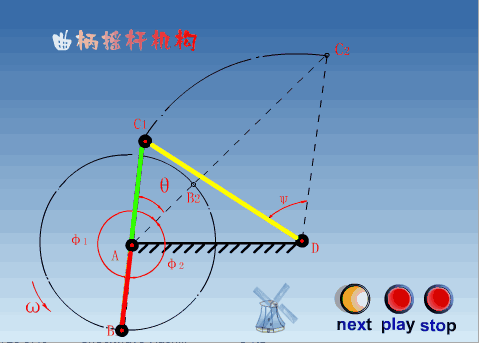

▼ 曲柄摇杆机构（运动特性）

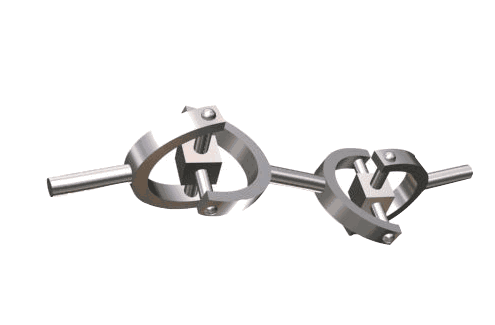

▼ 双万向联轴器
▼ 凸轮机构局自由度

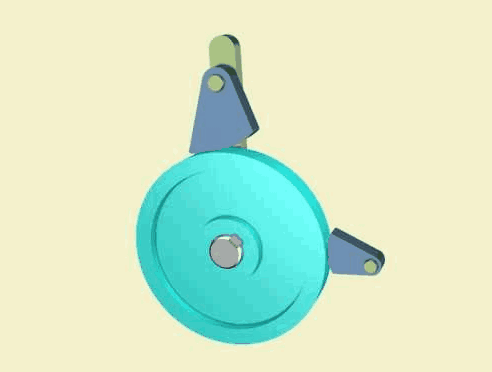

▼ 外摩擦式棘轮机构
▼ 外啮合式
▼ 外啮合式不完全齿轮机构

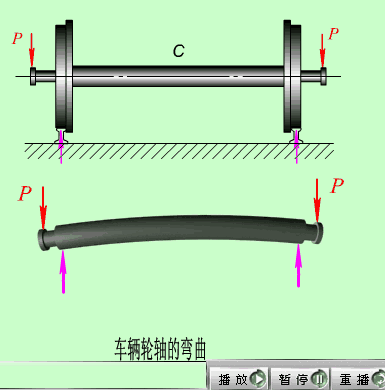

▼ 弯曲

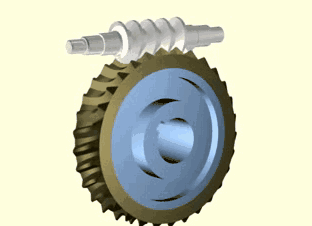

▼ 蜗轮蜗杆侍传动
▼ 五杆机构—1个原动件
▼ 五杆机构—2个原动件

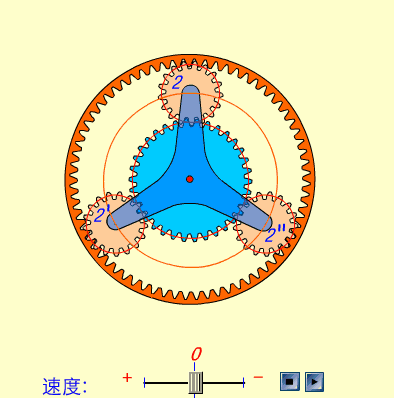

▼ 形成虚约束的行星轮系

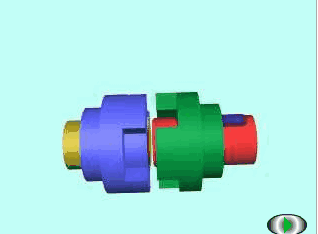

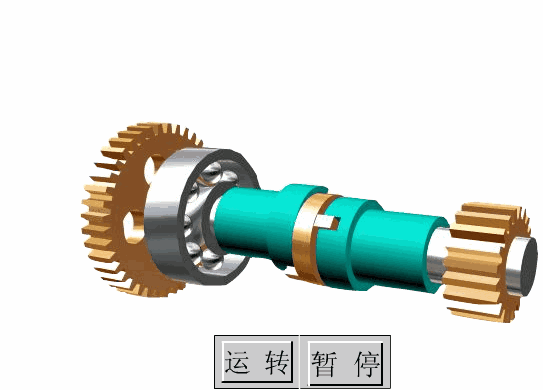

▼ 牙嵌离合器

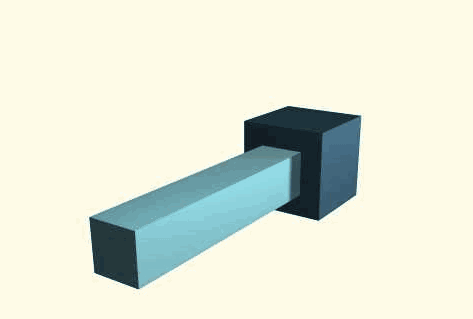

▼ 移动副

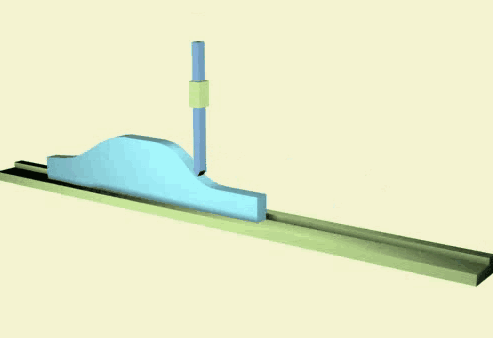

▼ 移动凸轮

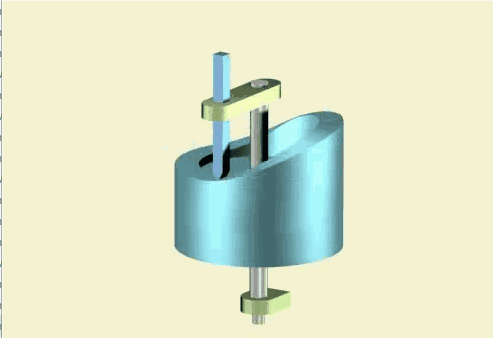

▼ 圆柱凸轮

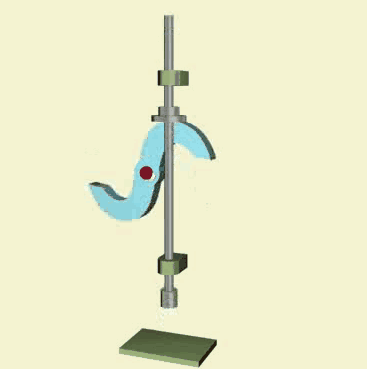

▼ 重力封闭—力锁合

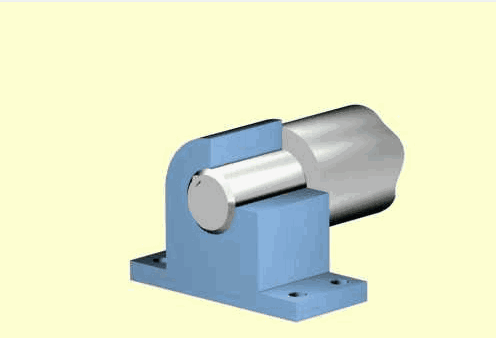

▼ 转动副

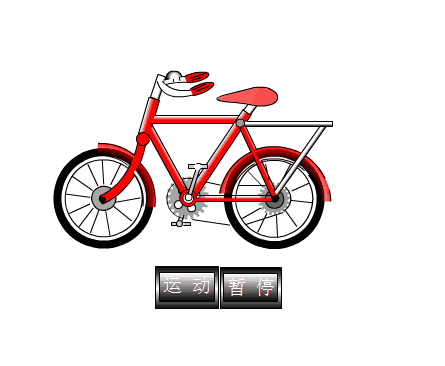

▼ 自行车

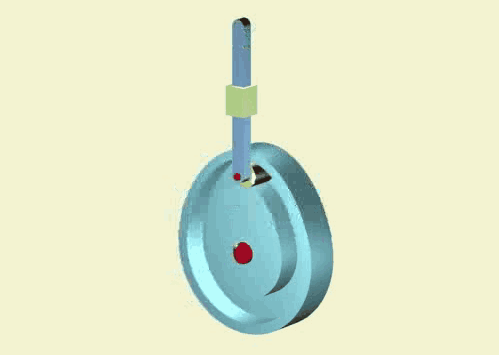

▼ 凹槽凸轮—形锁合

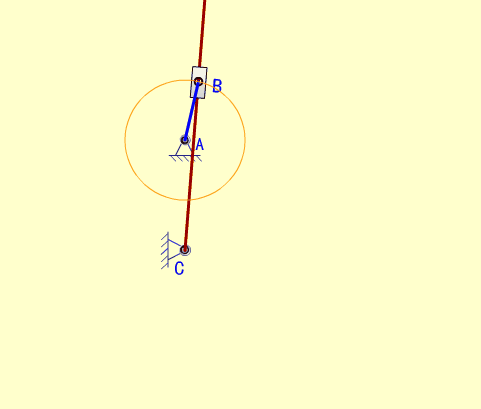

▼ 摆动导杆机构
▼
▼

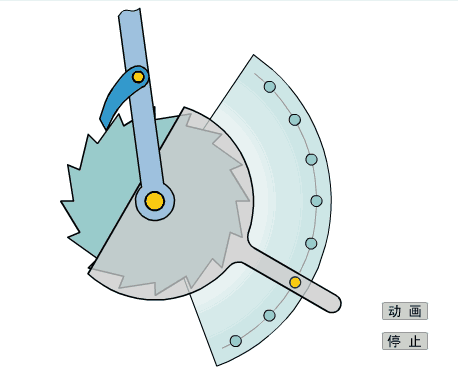

▼ 采用棘轮罩
▼ 槽轮机构
▼ 测量仪表机构

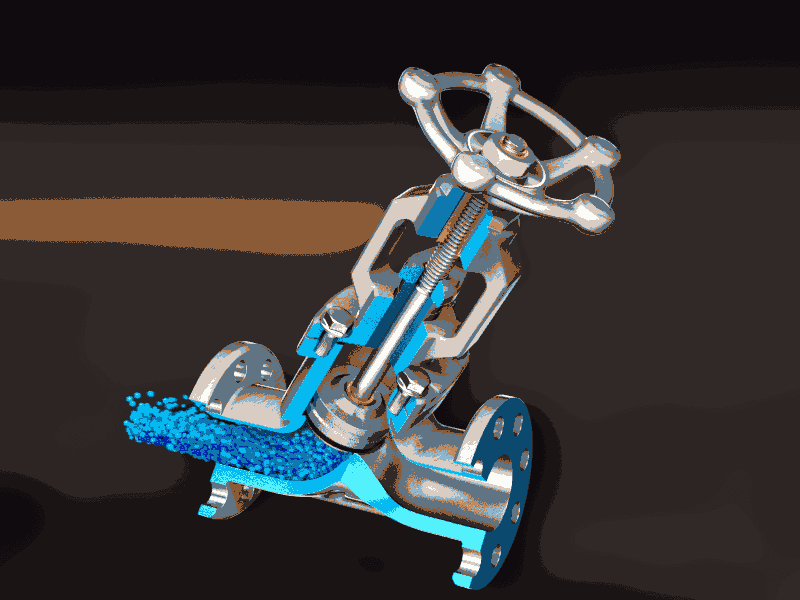

01 截止阀
▼
截止阀阀体是阀的主要承压部件，并且容纳闭合元件。截止阀内的流动通道被设计成具有光滑的圆弧内壁而没有尖锐的角和尖棱，这样可提供一个不产生异常湍流及噪音的平稳工艺流动。流动通道本身必须具有恒定的面积以避免产生任何附加的压力损失和过高的流速。截止阀具有较宽的两个端部连接，因此阀体可适用于几乎每一种的端部连接，尽管为适应无法兰结构其面对面尺寸太长(螺栓连接两个管线法兰之间的阀体，这在旋转阀中是常见的)。对截止阀来说，不匹配的端部连接也是可以的。

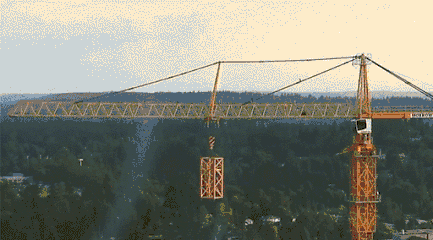

02 塔吊长高过程
▼
“ 塔吊”“即塔式起重机 ”。在开始施工时就要安装了，这时是以一般的移动式起重机吊装，一段一段组合而成。在塔柱里面，装有一个油压千斤顶，做为日后往上爬升之用。当建筑物一层一层往上盖，高度已经要触及塔吊时，就要进行爬升工作了。这时塔吊工程师会将固定塔吊的螺丝松开，操作千斤顶，将塔吊升高约一公尺，再将塔柱固定于建筑物的结构体上，然后缩起千斤顶并将底部固定于建物结构体上，再松开上部螺丝，撑起千斤顶，再上升一公尺，就这样，反覆操作，一伸一缩，至所需高度，再将塔柱确实固定。

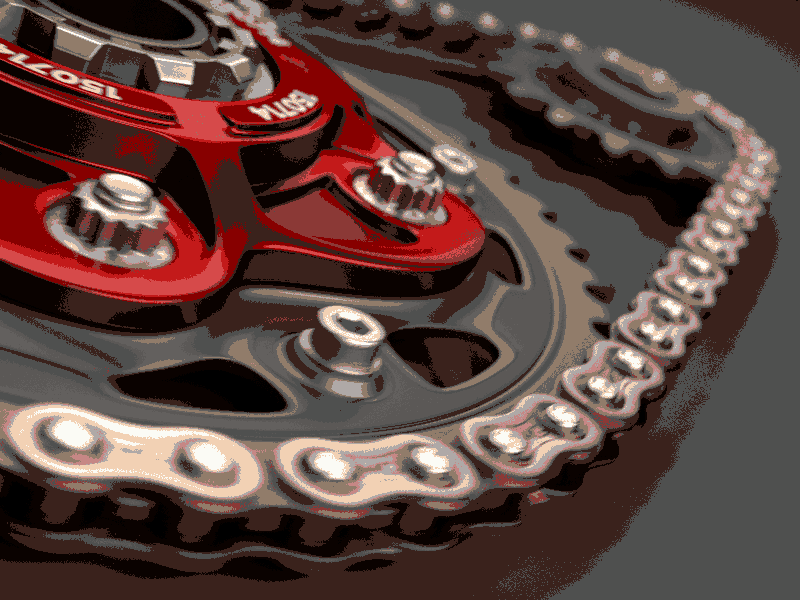

03 链传动
▼
链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。链传动是啮合传动，平均传动比是准确的。它是利用链条与链轮轮齿的啮合来传递动力和运动的机械传动。

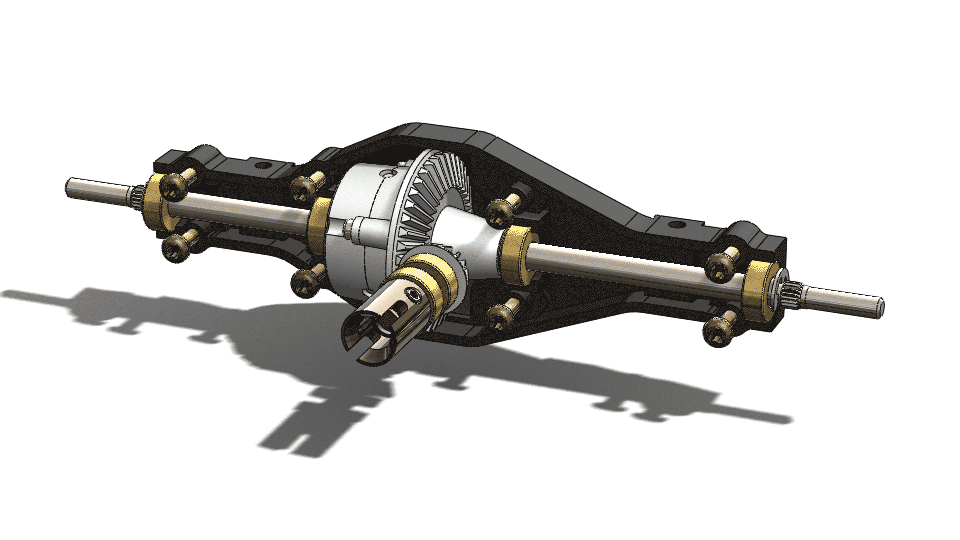

04 差速器
▼
差速器作用：汽车发动机的动力经离合器、变速器、传动轴，最后传送到驱动桥再左右分配给半轴驱动车轮，在这条动力传送途径上，驱动桥是最后一个总成，它的主要部件是减速器和差速器。
差速器的工作原理：
（1）当两侧驱动轮有滑移趋势时，两侧车轮所受的行驶不再相等，通过半轴及半轴齿轮反作用于行星齿轮两作用不相等，破坏行星齿轮的平衡，及随着一起公转外，还有自转；
（2）当两侧的驱动轮没有滑移趋势时，两侧的车轮受到的力相等，行星齿轮受到的力也平衡，所以只随插速器壳公转不自转；
05 卧螺离心机
▼
卧螺离心机是一种卧式螺旋卸料、连续操作的沉降设备。工作原理为：转鼓与螺旋以一定差速同向高速旋转，物料由进料管连续引入输料螺旋内筒，加速后进入转鼓，在离心力场作用下，较重的固相物沉积在转鼓壁上形成沉渣层。输料螺旋将沉积的固相物连续不断地推至转鼓锥端，经排渣口排出机外。较轻的液相物则形成内层液环，由转鼓大端溢流口连续溢出转鼓，经排液口排出机外。
06 三爪卡盘
▼
三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。三个小锥齿轮和大锥齿轮啮合，大锥齿轮的背面有平面螺纹结构，三个卡爪等分安装在平面螺纹上。当用扳手扳动小锥齿轮时，大锥齿轮便转动，它背面的平面螺纹就使三个卡爪同时向中心靠近或退出。

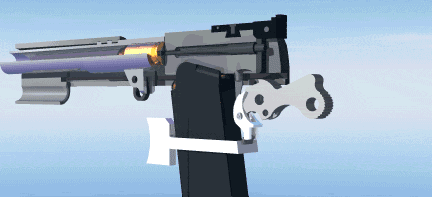

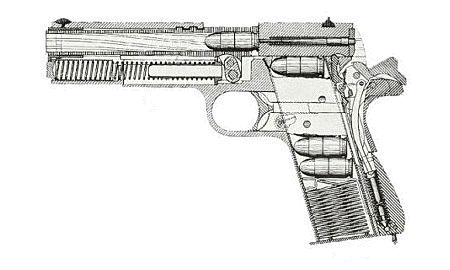

07 手枪的机械原理
▼
手枪是一种单手握持瞄准射击或本能射击的短枪管武器，通常为指挥员和特种兵随身携带，用在50米近程内自卫和突然袭击敌人。现代手枪的基本特点是：变换保险、枪弹上膛、更换弹匣方便，结构紧凑，自动方式简单。
08 飞机螺旋桨同步射击器
▼
机枪射击协调器：能够使飞机在开枪时与飞机螺旋桨协调动作，不至于把子弹射到螺旋桨叶上，而使子弹从旋转的桨叶的空隙中射出。枪射击协调器的诀窍在于，当桨叶与枪管形成一条直线时，机枪自动停止射击，这就避免撞击桨叶了。

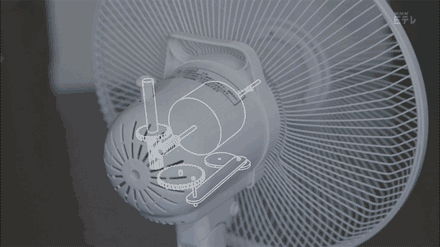

09 风扇转头
▼
很多风扇的“后脑勺”上都有这样一个小机关，按下去就可以让风扇转头，拔起来就可以固定风扇的方向。这实际上是蜗轮蜗杆传动、齿轮啮合传动以及曲柄摇杆机构的共同作用。当按下控制轴之后，位于电机后方的涡轮与蜗杆接触，在蜗杆的带动下转动。
